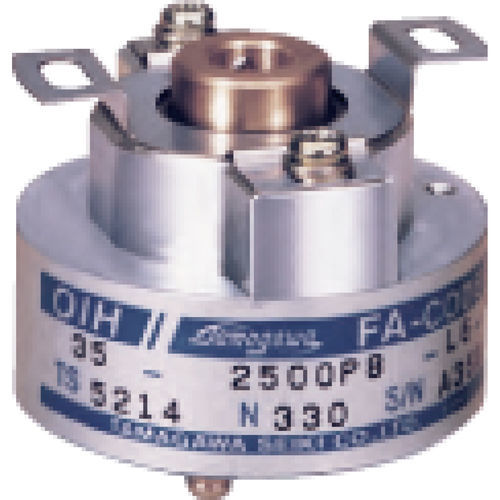

Codeur rotatif incrémental MIB0.4 series

optiquemagnétiquesinusoïdal

Les codeurs incrémentaux génèrent des impulsions à une fréquence proportionnelle à la vitesse de rotation. Les codeurs peuvent être utilisés pour le contrôle de la vitesse, le contrôle de la position, ou comme indicateur de rotation ou générateur d'impulsions de servomoteurs montés dans des machines-outils, des robots ou des équipements de mesure. Les codeurs incrémentaux optiques sont composés d'une plaque de rotor, d'une fente fixe, de diodes électroluminescentes, de phototransistors, etc. comme le montre la figure 1.La fente fixe est conçue pour avoir une différence de phase de 90 degrés par rapport à la fente sur la plaque de rotor.Les signaux de sortie sont deux signaux avec une différence de 90 degrés ; le signal de phase A et le signal de phase B, et le sens de rotation peut être détecté avec eux.Il existe des codeurs qui émettent le signal de phase Z supplémentaire comme signal d'origine.Lors du contrôle des positions avec un codeur incrémental, le signal Z qui indique l'origine est utilisé. Caractéristiques Codeur magnétique Résolution (comptes/tour) 1,024C/T (Nombre de dents = 256) 1 024C/T (Nombre de dents = 128) 128C/T Phase de sortie Phase A, B, Z Fréquence de réponse maximale 200 kHz 409.6kHz 128kHz Courant de consommation 300mA Max 200mA Max 100mA Max Forme de la sortie Pilote de ligne Espace d'air entre le capteur et la roue 0.15±0.01mm - Inalignement radial entre le capteur et la roue ±0,3 mm - Alignement axial entre le capteur et la roue ±0,5 mm - Couple de démarrage - Protection IP=50 IP=66 Vibration Amplitude totale 1.5mm 0.5Hr (5∼500Hz) 80m/s2 Max 3 voies 3Hr (10∼2,000Hz) Choc 294m/s2(30G) 1,000m/s2 Max 11ms Demi onde sinusoïdale à 3 voies, Chacune 6 fois Masse 0.5kg Max
