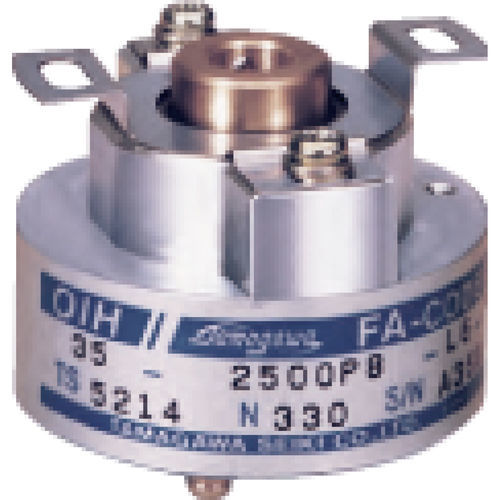

Codeur rotatif incrémental OIH series

optiqueanalogiqueconnecteur M12

Les codeurs incrémentaux génèrent des impulsions à une fréquence proportionnelle à la vitesse de rotation. Les codeurs peuvent être utilisés pour le contrôle de la vitesse, le contrôle de la position, ou comme indicateur de rotation ou générateur d'impulsions de servomoteurs montés dans des machines-outils, des robots ou des équipements de mesure. Les codeurs incrémentaux optiques sont composés d'une plaque de rotor, d'une fente fixe, de diodes électroluminescentes, de phototransistors, etc. comme le montre la figure 1.La fente fixe est conçue pour avoir une différence de phase de 90 degrés par rapport à la fente sur la plaque de rotor.Les signaux de sortie sont deux signaux avec une différence de 90 degrés ; le signal de phase A et le signal de phase B, et le sens de rotation peut être détecté grâce à eux.Il existe des codeurs qui émettent le signal de phase Z supplémentaire comme signal d'origine.Lors du contrôle des positions avec un codeur incrémental, le signal Z qui indique l'origine est utilisé. Caractéristiques Arbre creux Petite taille Arbre creux Taille moyenne Phase de sortie Phase A, B, Z, EU, EV, EW Courant de consommation 200mA Max Forme de la sortie Pilote de ligne Montage Tolérance Radial 0.05mm TIR Max Axiale 0.2mm Max Faux-rond de l'arbre 0.1°Max Couple de démarrage 5.9×10-3N⋅m (60gf⋅cm Max) 9.8×10-3N⋅m (100gf⋅cm Max) Protection IP=40 Circuits électroniques divulgués IP=40 Vibration 49m/s2(5G) Choc 490m/s2(50G) 980m/s2(100G) Masse 0.2kg Max 0.3kg Max 0.5kg Max
