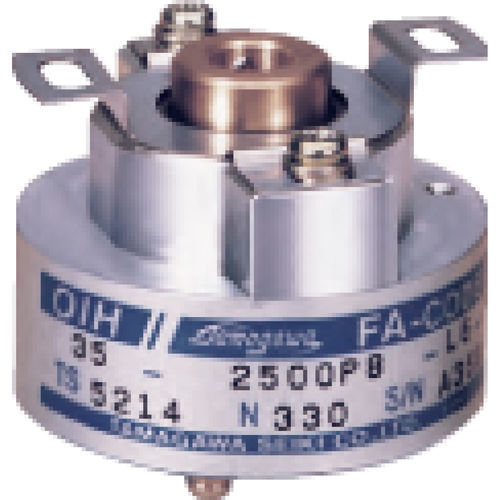

Codeur rotatif incrémental OIS68 series

optiquemonotourmultitour

Les codeurs incrémentaux génèrent des impulsions à une fréquence proportionnelle à la vitesse de rotation. Les codeurs peuvent être utilisés pour le contrôle de la vitesse, le contrôle de la position, ou comme indicateur de rotation ou générateur d'impulsions de servomoteurs montés dans des machines-outils, des robots ou des équipements de mesure. Les codeurs incrémentaux optiques sont composés d'une plaque de rotor, d'une fente fixe, de diodes électroluminescentes, de phototransistors, etc. comme le montre la figure 1.La fente fixe est conçue pour avoir une différence de phase de 90 degrés par rapport à la fente sur la plaque de rotor.Les signaux de sortie sont deux signaux avec une différence de 90 degrés ; le signal de phase A et le signal de phase B, et le sens de rotation peut être détecté avec eux.Il existe des codeurs qui émettent le signal de phase Z supplémentaire comme signal d'origine.Lors du contrôle des positions avec un codeur incrémental, le signal Z qui indique l'origine est utilisé. Caractéristiques Large gamme de résolutions Nombreuses options Phase de sortie Phase A, B, Z Courant de consommation 200mA Max Forme de la sortie Tension Collecteur ouvert Pilote de ligne Chargement de l'arbre Radial 98N (10kgf Max) Axiale 49N (5kgf Max) Couple de démarrage 9.8×10-2N⋅m (1kgf･cm Max) Protection IP=52 Vibration 98m/s2 (10G) Chocs 980m/s2 (100G) Masse 1kg Max
