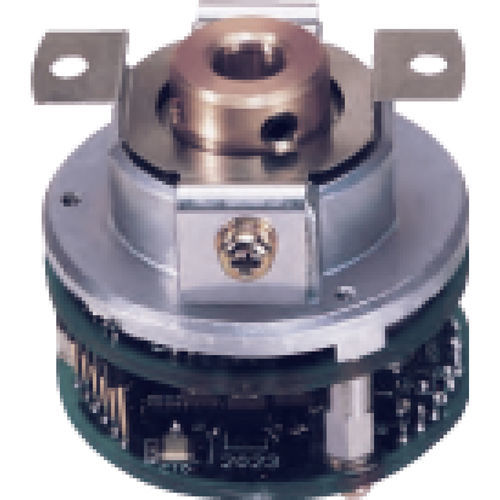

Codeur rotatif absolu SA48 series

16 bits18 bits20 bits

Les codeurs absolus fournissent la valeur absolue des angles de rotation. Les codeurs sont utilisés pour le contrôle de la position des servomoteurs montés sur les machines-outils ou les robots. Comme le montre la figure 2, les fentes de rotation sont alignées à partir du centre sur des cercles concentriques. Les fentes indiquent des chaînes de code binaire de 2 impulsions/tour à partir du centre. Les codeurs absolus multitours mémorisent les données de la quantité de rotation sur une rotation. Applications Contrôle moteur, Robots Caractéristiques Moteur de puissance moyenne Transfert de données en série Phase de sortie Binaire pur Fréquence de réponse maximale Signal absolu 6,000min-1 Tension d'alimentation DC+5V Courant de consommation Fonctionnement normal 60mA TYP. 125mA TYP. Fonctionnement sur batterie 100μA TYP. 65μA Max Forme de la sortie Pilote de ligne Chargement de l'arbre Radial Tolérance de montage 0.05mm TIR Max/Radial 0.1mm Max/Axial Battement de l'arbre 0,1 27N (2.7kgf) Axial 8.7N (0.9kgf) Couple de démarrage 9.8×10-3N⋅m (100gf⋅cm Max) Protection Non fermé IP40 Vibrations 98m/s2 (10G) Chocs 1 960 m/s2 (200G) Masse 0.08kg Max (sans câble) 0.3kg Max
