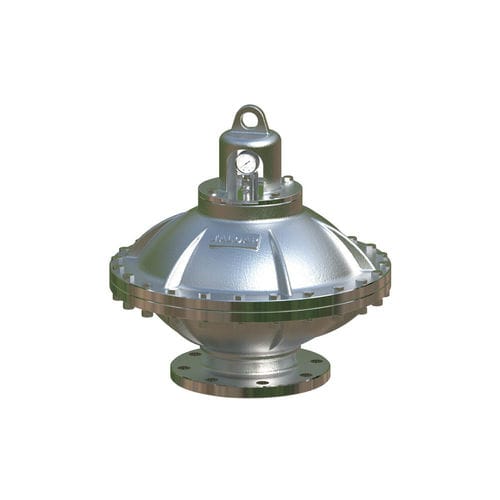

Amortisseur de pulsations à membrane PD608

hydrauliqueen acier inoxydableen acier

conception de diaphragme unique conception unique de la structure du clapet anti-retour couvercle de protection de type patte corps intégré chambre à air de divers volumes disponibles l'amortisseur de pulsation est un dispositif de stockage de pression spécial utilisé pour le liquide sous pression. il est bien connu que le liquide ne peut pas être comprimé. cependant, nous pouvons résoudre ce problème en compressant le gaz (voir la figure 1 pour plus de détails). l'amortisseur de pulsation pd608 a un pont coussin détachable avec des joints installés dans sa coque de pression. gaz inerte (azote) avec la pression, p0 est rempli dans le coussin gonflable à travers la soupape d'entrée jusqu'à ce que le coussin gonflable se dilate et remplit l'espace interne entier de l'amortisseur de pulsation avec le volume v0. lorsque la pression circulante p1 est supérieure à la pression prédéfinie p0 du gaz, la valve hydraulique en bas s'ouvrira et le volume du coussin gonflable sera comprimé à v1 en raison de l'effet de la pression circulante externe. si la pression liquide augmente à p2, le volume de gaz diminuera à la v2 et la pression augmentera pour équilibrer la pression du liquide. c'est-à-dire que la chambre à air à l'intérieur de l'amortisseur de pulsation est comprimée, avec le changement de volume △V=v1-v2. de cette façon, l'énergie stockée dans l'amortisseur de pulsation peut être utilisée.
