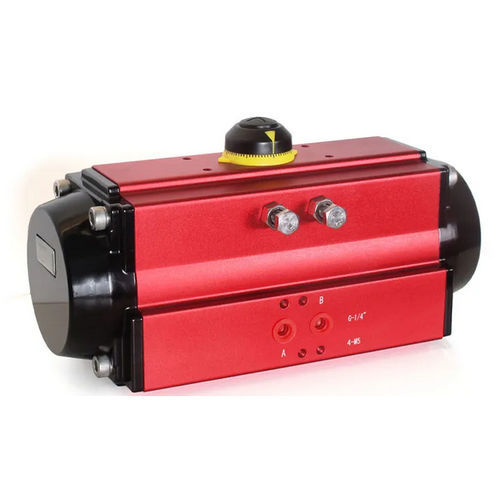

Actionneur rotatif JHA series

pneumatiqueà pistondouble effet

L'actionneur pneumatique à double effet est alimenté par de l'air comprimé, entraîné par le mouvement rectiligne de la crémaillère du piston pour entraîner la transmission à engrenages de l'arbre de sortie, et produit par la course angulaire de l'actionneur pneumatique. Largement utilisé dans les vannes à boisseau sphérique, les vannes papillon, les vannes à boisseau et autres interrupteurs et réglages de vannes à course d'angle, peut également être appliqué à d'autres occasions rotatives, est le dispositif idéal pour réaliser le contrôle d'automatisation des pipelines industriels. 2. Paramètre de produit (spécification) Structure : structure à crémaillère et pignon Application : vanne à bille, vanne papillon, vanne à boisseau et autres vannes Matériau du corps du cylindre : Alliage d'aluminium (revêtement de surface : anodisé dur) Matériau du couvercle d'extrémité : alliage d'aluminium moulé sous pression (revêtement de surface : pulvérisation de poudre) Contrôle de la source d'air : grâce à l'air comprimé filtré, pas besoin d'huile de lubrification, l'huile doit convenir au NBR dans des conditions lubrifiées. Température ambiante applicable : Standard -20℃~80℃ Basse température -40℃~80℃ Haute température -15℃~120℃ Norme de bride : ISO 5211 Durée de vie : sans entretien et à faible frottement, durée de vie de l'interrupteur plus de 1 million de fois. 3.Caractéristiques du produit Les actionneurs pneumatiques à double effet ont les caractéristiques ci-dessous : â— Structure : actionneur pneumatique compact à pignon et crémaillère. â— Faible frottement, longue durée de vie et temps de commutation jusqu'à 1000 000 fois.
