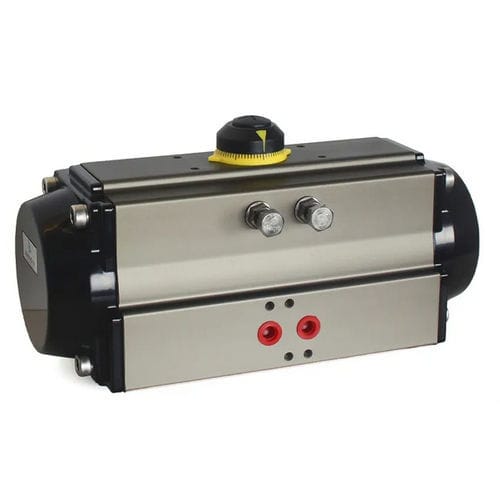

Actionneur type quart de tour JHA series
rotatifpneumatiqueà pignon crémaillère

actionneur type quart de tour
actionneur type quart de tour
actionneur type quart de tour
actionneur type quart de tour
actionneur type quart de tour
actionneur type quart de tour
actionneur type quart de tour
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
rotatif
Type
pneumatique
Technologie
à piston, à pignon crémaillère, à vérin
Configuration
double effet
Matériau
en aluminium, en alliage
Norme
ISO, VDI/VDE 3845
Indice de protection
IP68, sans entretien, étanche, étanche à la poussière, ATEX, robuste
Applications
pour l'industrie, pour applications médicales, pour engin de chantier, pour registre, de commande, pour robinet à sphère, pour vanne papillon, pour la chimie, pour vanne à boisseau sphérique, pour l'industrie pétrolière et gazière
Autres caractéristiques
compact, type quart de tour
Pression

Max: 8 bar
(116 psi)

Min: 2 bar
(29 psi)

Couple

Max: 13 187 Nm
(9 726,232 ft.lb)

Min: 5 Nm
(3,688 ft.lb)

Angle de rotation

Max: 90 °

Min: 0 °

Température ambiante

Max: 150 °C
(302 °F)

Min: -60 °C
(-76 °F)

Description

L'actionneur pneumatique quart de tour adopte un cylindre en alliage d'aluminium extrudé, la surface intérieure est un meulage fin, et l'intérieur et l'extérieur sont une technologie anticorrosion avancée. Conception à crémaillère et pignon à double piston, structure compacte, petit espace d'engrènement, action rapide. La crémaillère à piston est équipée d'une bague de guidage en matériau spécial à l'arrière, d'une action précise, d'un faible coefficient de frottement et d'une longue durée de vie 2. Paramètre de produit (spécification) Structure : structure à crémaillère et pignon Application : vanne à bille, vanne papillon, vanne à boisseau et autres vannes Matériau du corps du cylindre : Alliage d'aluminium (revêtement de surface : anodisé dur) Matériau du couvercle d'extrémité : alliage d'aluminium moulé sous pression (revêtement de surface : pulvérisation de poudre) Contrôle de la source d'air : grâce à l'air comprimé filtré, pas besoin d'huile de lubrification, l'huile doit convenir au NBR dans des conditions lubrifiées. Température ambiante applicable : Standard Basse température -40℃~80℃ Haute température -15℃~120℃ Norme de bride : ISO 5211 Durée de vie : sans entretien et à faible frottement, durée de vie de l'interrupteur plus de 1 million de fois. 3.Caractéristiques du produit Les actionneurs pneumatiques quart de tour ont les caractéristiques ci-dessous : â— Structure : actionneur pneumatique compact à pignon et crémaillère. â— Faible frottement, longue durée de vie et temps de commutation jusqu'à 1000 000 fois. â— Appliqué aux vannes à course angulaire, vannes à bille, vannes papillon, vannes à boisseau et autres vannes.
