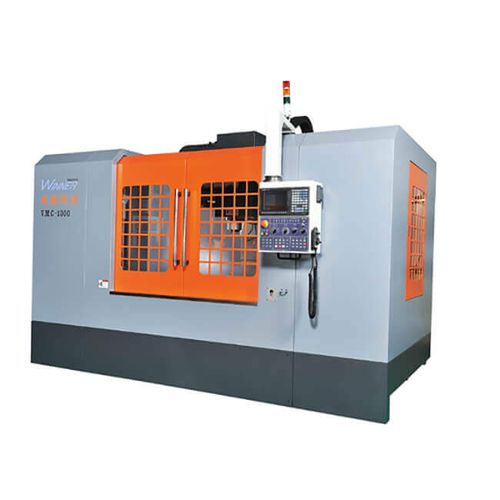

Centre d'usinage CNC 3 axes VMC-E1800-E1900

verticalBT 5024 outils

Les axes X/Y adoptent des chemins linéaires robustes pour les machines de type E, mais le chemin de roulement de l'axe Z a été rectifié avec précision à la main ; non seulement pour garantir la fluidité des mouvements sur les axes X-Y, mais aussi pour ne rien perdre de la rigidité lors de l'usinage de l'axe Z et du déplacement de la tête de travail. Une tige centrale guide le contrepoids. Elle garantit l'absence de vibrations pour la vitesse d'avance de l'axe Z et la précision de la coupe. Une vis à billes très rigide assure une transmission fiable pour le traitement à grande vitesse. La rigidité structurelle supérieure permet d'obtenir une précision et des performances durables dans les applications de coupe lourdes. Table Dimensions de la table - mm - 1970x1000 - 2050x1000 Rainures en T - mm - 18x7x120 - 18x7x150 Charge maximale de la table - kg - 3000 - 3000 Déplacement Course des axes X/Y/Z - mm - 1800/900/800 - 1900/900/800 Distance entre le nez de la broche et la surface de la table - mm - 100~900 - 100~900 Broche Transmission de la broche - - Type de courroie - Type de courroie Cône de la broche - - BT-50 - BT-50 Vitesse de la broche - tr/min - 6000 - 6000 Moteur de la broche - kw - 22/26 - 22/26 Alimentation MOTEUR X-Y-Z (Fanuc) - kw - 7/7/7 - 7/7/7 Moteur X-Y-Z (Mitsubishi) - kw - 4.5/4.5/4.5 - 4.5/4.5/4.5 X-Y-Z Course rapide - m/min - 15/15/15 - 15/15/15 X-Y-Z Avance de coupe - m/min - 8 - 8 Système ATC Type d'ATC. - - Type de bras - Type de bras Capacité du magasin - pcs - 24T - 24T Diamètre max. de l'outil - Ø(mm) - Ø125 - Ø125 Longueur max. de l'outil - mm - 300 - 300 Poids max. de l'outil - kgs - 15 - 15 Type de rail Type de rail - - - Série E:Boîte en Z;voies linéaires X-Y/axe Y 4 voies de guidage Dimensions&autres Consommation électrique - KVA - 30 - 30 Pression d'air requise - kfg/CM² - 6-8 - 6-8 Occupation du sol - cm - 580x510x370 - 610x520x370 Poids de la machine - kg - 20000 - 20000
