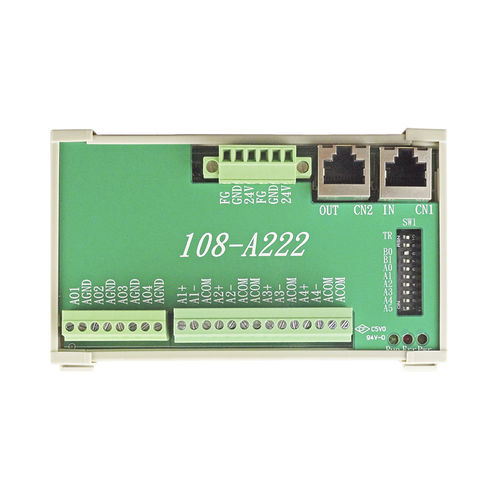

Module E/S esclave 108-A222

analogiqueRJ45RS-485

108-A222 108-A222 est un module esclave Motionnet® à 8 canaux d'entrée analogique et 4 canaux de sortie analogique. Le taux de transfert est jusqu'à Max. 20Mbps. Avec un câble CAT5, le 106-A180-01 peut être connecté en série Caractéristiques ● Modules esclaves Motionnet® à 8 voies d'entrée analogique et à 4 voies de sortie analogique ● Max. 20Mbps de taux de transfert ● Installation facile grâce à la prise téléphonique RJ45 et au diagnostic par LED ● Connecteurs avec bornier à vis ● Montage sur rail DIN (L-77 x l-124 x H-34 mm) Motionnet® - Interface série : RS-485 semi-duplex avec isolation par transformateur Type de câble : Câble Ethernet CAT5 UTP / STP Protection contre les surtensions : 10 KV Vitesse de transmission : 2,5 Mbps : 5Mbps, 10Mbps et 20Mbps Tension d'isolement E/S : 3750 Vrms Convertisseur ADC/DAC - Résolution effective : 12 bits Impédance d'entrée : 20MQ Plage d'entrée : 0-10V, 0~500mV, 4~20mA Impédance de sortie : 0.3Q Gamme de sortie : 0-10V Taux d'échantillonnage : 10ms/ch. Protection contre les défauts et les surtensions : Jusqu'à ±12V Précision : ±2LBS(INL) / ±0,2LBS(DNL) Dérive du zéro (ADC) : ±0,2uV/°C Dérive de la portée (ADC) : ±0,5ppm/°C Dérive du zéro (DAC) : -0,5ppm/°C (25°C ~125°C) Dérive de la portée (DAC) : -3ppm/°C Généralités - Puissance absorbée : 18VDC à 36VDC Consommation électrique Température de fonctionnement : 3W typique 0 à 60°C
