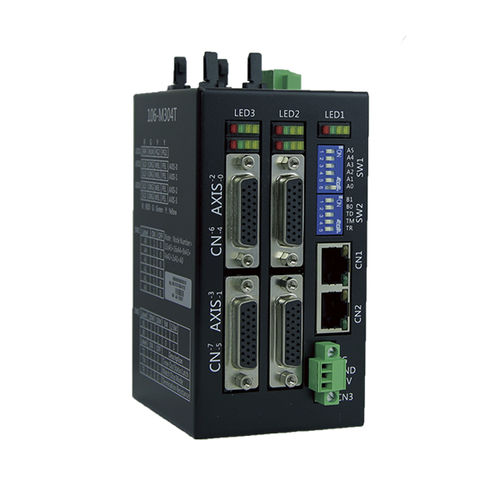

Contrôleur de mouvement 4 axes 106-M304T series

2 axesEthernetnumérique

Le 106-M304T est un module esclave de contrôleur de mouvement 4 axes Motionnet®. La commande de mouvement à 4 axes permet une interpolation linéaire sur 2 à 4 axes, une interpolation circulaire sur 2 axes et également une interpolation continue avec continuité de vitesse. Il propose 13 modes de guidage pour différents types de machines. Il fournit également des fonctions de comparaison de position et de déclenchement de sortie à appliquer à d'autres applications, comme l'acquisition d'images à la volée. Les fonctions de verrouillage de position et d'interruption permettent aux utilisateurs de les utiliser largement avec d'autres applications telles que la mesure de longueur des machines-outils. Le 106-M304T fournit des interfaces d'entrée/sortie numériques dédiées aux servomoteurs, par exemple, ALM, INP et ERC, ainsi que des interfaces d'entrée/sortie numériques dédiées aux machines, par exemple, ORG, PEL et EMG. Ces signaux E/S dédiés garantissent la fonctionnalité via le matériel et réduisent donc la charge des logiciels. Caractéristiques ● Contrôleur de mouvement 4 axes Modules esclaves Motionnet ● Dimensions : L-120 x L-64 x H-80mm ● Max. 6.5MHz, fréquence de sortie des impulsions sur 4 axes ● Compteur de 28 bits pour le codeur incrémental ● Interpolation linéaire, circulaire et continue ● Temps d'accélération et de décélération programmables ● Soutien aux profils de vitesse de la courbe en T et de la courbe en S ● Changement de vitesse/position à la volée ● Comparaison des positions et déclenchement de la production ● Comparer les résultats FIFO x 2 ● Démarrage/arrêt simultané de plusieurs modules de contrôle de mouvement ● Installation facile avec prise téléphonique RJ45 et diagnostic par LED Motionnet Contrôleur de communicationMotionnet® esclave contrôleur de mouvement ASIC Interface sérieDemi-duplex RS-485 avec isolation par transformateur Type de câbleCAT5 Câble Ethernet UTP/STP Protection contre les surtensions10KV Vitesse de transmission 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps
