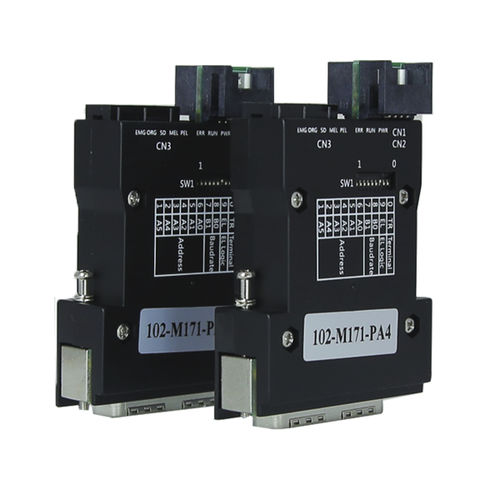

Contrôleur de mouvement 1 axe 102-M1x1 series

EthernetRS-485programmable

La série 102-M1x1 est un module esclave Motionnet® à contrôleur de mouvement à 1 axe. TPM fournit divers connecteurs pour les servomoteurs de : -Delta A2/3 Series (102-M121-DA2/DA2B -NE) -Série Mitsubishi J3/4 (102-M131-MJ4/MJ4B -NE) -Série Yaskawa sigma II/V (102-M141-YS5/YS5B -NE) -Série Panasonic A4/5/6 (102-M171-PA4/PA4B -NE) -Sanyo Q/R Series (102-M151-SAN -NE) -Série α (102-M191-TAR -NE) -Moteurs d'entraînement à usage général (102-M1A1-GEN -NE) Caractéristiques ● Connecteur de mouvement à 1 axe ● Max. Taux de transfert de 20Mbps ● Max. 6.5MHz, fréquence de sortie des impulsions sur un axe ● Compteur de 28 bits pour le codeur incrémental ● Temps d'accélération et de décélération programmables ● Soutien aux profils de vitesse de la courbe en T et de la courbe en S ● Changement de vitesse/position à la volée ● Installation facile pour le conducteur d'un moteur servo ou pas à pas ● Dimensions : L-53 x l-21 x H-80mm Motionnet Contrôleur de communicationMotionnet® esclave contrôleur de mouvement ASIC Interface sérieDemi-duplex RS-485 avec isolation par transformateur Type de câbleCAT5 Câble Ethernet UTP/STP Protection contre les surtensions10KV Vitesse de transmission 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Motion Mode de sortie d'impulsion programmableOUT/DIR, CW/CCW, phase A/B Commande à impulsion programmable speedMax. 6.5Mpps Mode de retour au domicile13 types Profil de vitesse - courbes en T et en S Compteur pour les signaux de retour du codeur28 bits Comparaison des positions - sortieCMP Entrée du codeur incrémental±EA, ±EB Entrée du signal d'index du codeur±EZ Interface machinePEL, MEL, ORG, SLD et EMG Interface de servo-moteurALM, RDY, SVON, INP et ERC Indicateurs LEDPWR, RUN, ERR, PEL, MEL, ORG, SLD et EMG
