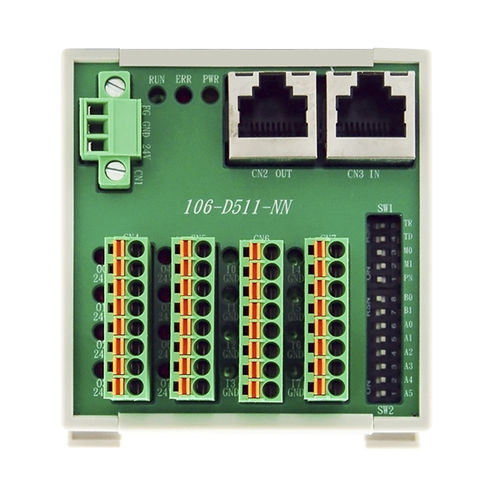

Module E/S esclave 106-D5 series

numériqueRJ45RS-485

La série 106-D5xx est un module esclave Motionnet® E/S numérique à 16 canaux. Avec un câble CAT5, la série 106-D5xx peut être connectée en série. Il est également équipé d'une prise téléphonique RJ45 pour une installation facile et d'une LED pour un diagnostic sans effort Caractéristiques ● Modules esclaves d'E/S numériques Motionnet® à 16 canaux ● Max. 20Mbps de taux de transfert ● Installation facile grâce à la prise téléphonique RJ45 et au diagnostic par LED ● Bornier enfichable avec connecteurs à ressort ● Montage sur rail DIN (L-75 x l-69 x H-41 mm) Motionnet Interface série : RS-485 semi-duplex avec isolation par transformateur Type de câble : Câble Ethernet CAT5 UTP/STP Protection contre les surtensions : 10KV Vitesse de transmission : 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Tension d'isolement E/S : 3750Vrms Impédance d'entrée : 5.6KΩ/0.5W Courant d'entrée± : 5mA (Max.) Types de sortie : Transistors Darlington NPN à collecteur ouvert Capacité de commutation : Chaque voie de sortie est de 350mA à 24VDC Temps de réponse : On to Off, à propos de 50μs ; De Off à On, à propos de 10μs Protection contre les surintensités : 3A (Max.) pour chaque port (8 Ch.) Généralités Puissance absorbée : 24VDC±10% Consommation d'énergie : 1.5W typique Température de travail : 0 à 60°C
