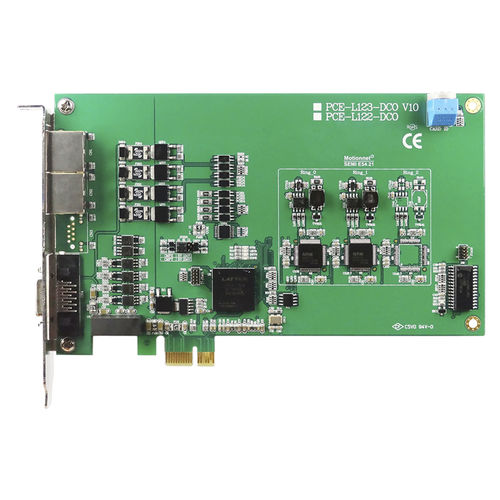

Carte de communication PCI numérique PCE-L-DCO series

PCE-L122-DCO est une carte de contrôle maîtresse PCI Express standard avec une extension de réseau en temps réel à grande vitesse appelée Motionnet. Motionnet est une nouvelle série de systèmes communicants conçus pour des applications d'automatisation polyvalentes. Ce maître peut connecter jusqu'à 64x2=128 modules esclaves. Il existe 3 catégories de modules esclaves : contrôle de mouvement, E/S numériques et fonctions diverses. Le PCE-L122-DCO offre également des fonctions de haute performance, une sortie de déclenchement à comparaison automatique et un verrouillage FIFO. Ces fonctions améliorent considérablement les applications plus avancées. Caractéristiques ● PCI Express x1 compliant ● Max. 20Mbps de taux de transfert ● 2 Anneaux du Motionnet® Master ● Max. 128 modules esclaves Motionnet® pris en charge ● Installation facile grâce à la prise téléphonique RJ45 et au diagnostic par LED ● Comparez la production FIFO x 2 ● Loquet FIFO à grande vitesse x 4 ● E/S isolées à usage général : 4 DI et 4 DO ● CI matériel avec ID unique Motionnet Nombre de sonneries : 2 Interface série : RS-485 semi-duplex avec isolation par transformateur Type de câble : Câble Ethernet CAT5 UTP/STP Protection contre les surtensions : 10KV Vitesse de transmission : 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Contrôle du flux de données : Automatique Distance de communication : Max. 100M (20Mbps/32 modules esclaves) Numéro du module esclave de communication : 2 anneaux avec Max. 128 esclaves (1 anneau avec 64 esclaves) Entrée numérique isolée : IN x 4, type NPN Sortie numérique isolée : OUT x 4, type NPN ID unique : Hardware IC Entrée du codeur incrémental : ±EA x 2, ±EB x 2 Sortie de comparaison de positions : CMP x 2 Entrée du verrou de position : LTC x 4, 1024 points / ch. Généralités Type de bus : PCI Express 1 voie 2,5 Gb/s Consommation d'énergie : 3.3VDC à 430mA, 12VDC à 55mA typique Température de travail : 0 à 60°C
