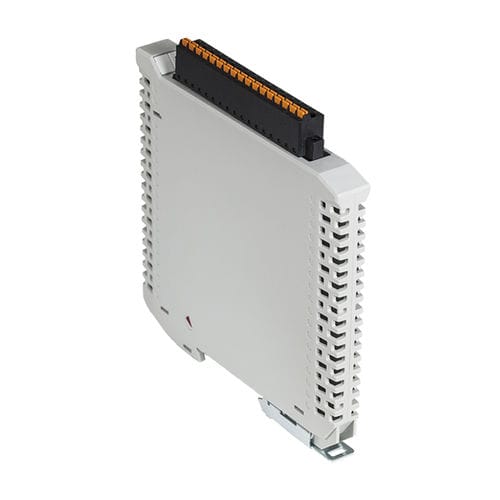

Module de sortie esclave EZC-D102-XN

numériqueEthernetCAN Bus

Le EZC-D102-XN est un module esclave à 16 canaux de sortie numérique des modules d'extension TPM EtherCAT® de type NPN. EZC-D102-XN peut prendre en charge le bus CAN local par le biais du coupleur CAN, EZC-N100. Avec le contrôle EtherCAT®, il permettra d'obtenir un réseau Ethernet rapide et une interface série en duplex intégral. La vitesse de transmission peut atteindre 100 Mbps. Les moduels EZC Add-on peuvent fournir des entrées/sorties à distance à grande vitesse, haute précision et à faible coût pour EtherCAT®. Caractéristiques ● 16-Ch. Module esclave DO avec type NPN ● Module complémentaire TPM EtherCAT ● Soutien aux bus locaux avec le CAN ● Bornier enfichable avec connecteurs à ressort ● Montage sur rail DIN (L-97 x l-100 x H-12 mm) EtherCAT Interface sérieFast Ethernet, Full-Duplex Horloge distribuée1ms Protection contre les surtensions10KV Vitesse de transmission100 Mbps Tension d'isolement E/S 3750Vrms Type de sortieNPN : transistors Darlington à collecteur ouvert Capacité de commutationChaque voie de sortie est de 100mA à 24VDC Temps de réponse entre On et Off, environ 50µs ; Off to On, environ 10µs Protection contre les surintensités1A (Max) pour chaque port (8-Ch.) Généralités Puissance absorbée24VDC±10% Consommation électrique2W typique Température de fonctionnement0 à 60℃
