Kit de démarrage EtherCAT 207-K221 series
de moteurélectriquede commande

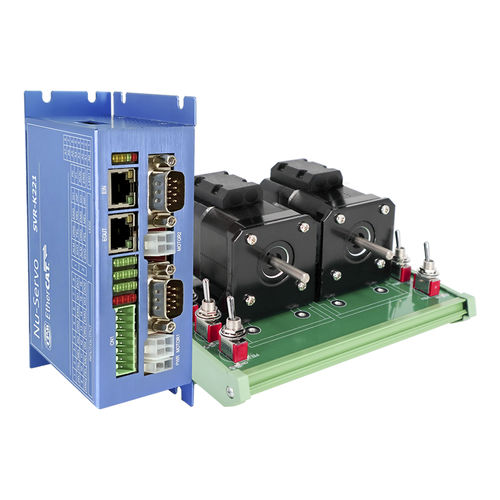

Kit de démarrage EtherCAT - 207-K221 series - Taiwan Pulse Motion - de moteur / électrique / de commande
Kit de démarrage EtherCAT - 207-K221 series - Taiwan Pulse Motion - de moteur / électrique / de commande
Kit de démarrage EtherCAT - 207-K221 series - Taiwan Pulse Motion - de moteur / électrique / de commande - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de moteur, électrique
Autres caractéristiques
de commande, EtherCAT

Description

Le 207-K221-KIT est un contrôleur intégré ultra compact avec pilote 2 axes et kit de démarrage pour deux moteurs. Avec le contrôle EtherCAT®, il permettra d'obtenir un réseau Ethernet rapide et une interface série en duplex intégral. La vitesse de transmission peut atteindre 100 Mbps. L'esclave numérique peut connecter différents esclaves en série avec un câble CAT5 UTP/STP ethernet. 207-K221-KIT supporte également TwinCAT avec ESI File, et Object Dictionary (OD) de PDO et SDO 207-K221-KIT a obtenu le certificat RSI-ECAT. Cliquez ici pour le rapport d'essai en version anglaise Caractéristiques ● Max. Taux de transfert de 100 Mbps ● Contrôle en boucle fermée ● Système d'entraînement à courant bi-polaire biphasé ● Moteur biphasé x 2 ● Courant de sortie max. 1,8A ● Résolution : 500~50000 impulsions/révolutions ● Retour d'information sur les encodeurs ● Commutateur DIP pour la définition des adresses EtherCAT Interface sérieFast Ethernet, Full-Duplex Horloge distribuée0,5 / 1 / 2 / 4 ms Type de câbleCAT5 Câble Ethernet UTP/STP Protection contre les surtensions10KV Vitesse de transmission100 Mbps Mode de soutienCSP, PP, Accueil Entrée codeur incrémental±EA x2 , ±EB x2 Entrée du signal d'index du codeur±EZ x2 Signal d'entrée E/SPEL x2, MEL x2, ORG x2, SD x2 et EMG x2 Comparaison de position outputCMP x 2, 250 points / ch. Contrôle de positionMode incrémental / Mode absolu ; Plage de données : 32 bits Mode d'hébergementORG, EZ, SD, Limit et au total 31 types Chauffeur Tension d'entrée24VDC Modèle d'entraînement2-phase, système d'entraînement à courant bipolaire Consommation de courant3.0W typique (120mA/24VDC) sans charge Température ambianteEn cours d'utilisation : 0 ~ 50°C ; En stockage : -20 ~ 70°C HumiditéEn utilisation : 35 ~ 85% (sans condensation) ; En stockage : 10 ~ 90% (sans condensation) Micro échelon1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 sélectionné par le commutateur rotatif 0~8 Indicateur LEDEL+,EL-,ORG, EMG, SD, FAULT, PWR

---
