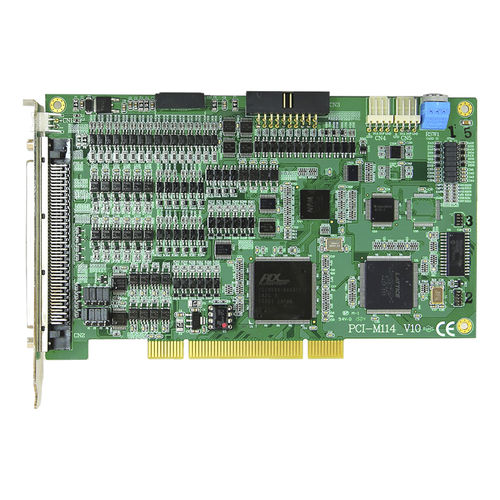

Carte de contrôle de mouvement avancée PCI-M114

4 axes2 axeslinéaire

La PCI-M114 est une carte de contrôle de mouvement avancée. La commande de mouvement à 4 axes permet une interpolation linéaire sur 2 à 4 axes, une interpolation circulaire sur 2 axes et également une interpolation continue avec continuité de vitesse. Il propose 13 modes de guidage pour différents types de machines. Il fournit également des fonctions de comparaison de position et de déclenchement de sortie à appliquer à d'autres applications, comme l'acquisition d'images à la volée. Les fonctions de verrouillage de position et d'interruption permettent aux utilisateurs de les utiliser largement avec d'autres applications telles que la mesure de longueur des machines-outils. La PCI-M114 fournit des interfaces d'entrée/sortie numériques dédiées aux servomoteurs, par exemple, ALM, INP et ERC, ainsi que des interfaces d'entrée/sortie numériques dédiées aux machines, par exemple, ORG, PEL et EMG. Ces signaux E/S dédiés garantissent la fonctionnalité via le matériel et réduisent donc la charge des logiciels. Caractéristiques ● Contrôle de mouvement embarqué sur 4 axes avec Max. 6.Taux de sortie d'impulsion de 5MHz ● Interpolation linéaire, circulaire, hélicoïdale et continue ● Fonction de verrouillage de position à grande vitesse ● Démarrage/arrêt simultané sur plusieurs axes ● Temps d'accélération et de décélération programmables ● Sortie d'impulsion et interruption programmables ● Comparaison des positions et déclenchement de la production ● Comparer les résultats FIFO x 2 ● CI matériel avec identification unique Contrôle des mouvements Mode de sortie d'impulsionOUT/DIR, CW/CCW, phase A/B Taux de sortie d'impulsionMax. 6.5Mpps Gamme de positions32 bits Mode de retour au domicile13 types Profils de vitesseCourbes en T et en S Interpolation modeLinéaire, circulaire, hélicoïdale et continue Compteur pour les signaux de retour du codeur32 bits Position du verrou d'entréeLTC x 4 Comparaison des positions - sortieCMP x 4 Entrée codeur incrémental±EA x 4, ±EB x 4 Entrée du signal d'index du codeur±EZ x 4
