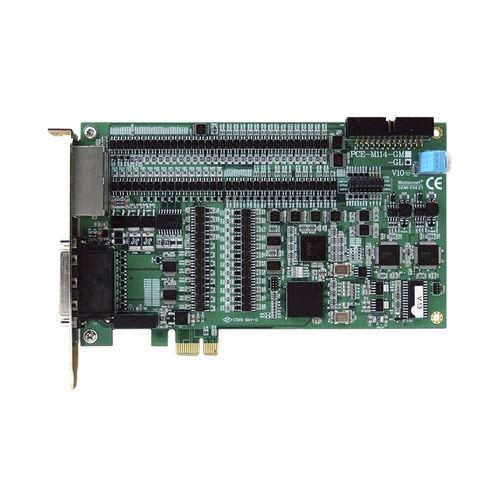

Carte de contrôle de mouvement avancée PCE-M114-GL

4 axes2 axesnumérique

Le PCE-M114-GL est un contrôleur de mouvement avancé composé de 2 parties principales, d'un contrôleur de mouvement à 4 axes et d'une extension de réseau en temps réel à grande vitesse, Motionnet. La commande de mouvement à 4 axes permet une interpolation linéaire sur 2 à 4 axes, une interpolation circulaire sur 2 axes et également une interpolation continue avec continuité de vitesse. Il propose 13 modes de guidage pour différents types de machines. Il fournit également des fonctions de comparaison de position et de déclenchement de sortie à appliquer à d'autres applications, comme l'acquisition d'images à la volée. Les fonctions de verrouillage de position et d'interruption permettent aux utilisateurs de les utiliser largement avec d'autres applications telles que la mesure de longueur des machines-outils. Le PCE-M114-GL fournit des interfaces d'entrée/sortie numériques dédiées aux servomoteurs, par exemple, ALM, INP et ERC, ainsi que des interfaces d'entrée/sortie numériques dédiées aux machines, par exemple, ORG, PEL et EMG. Ces signaux E/S dédiés garantissent la fonctionnalité via le matériel et réduisent donc la charge des logiciels. Caractéristiques ● Conformité PCI Express x1 ● Contrôle de mouvement embarqué sur 4 axes avec Max. 6.Taux de sortie d'impulsion de 5MHz ● 1 Anneaux de Motionnet®Master ● Max. 64 modules esclaves Motionnet® prennent en charge ● Interpolation linéaire, circulaire, hélicoïdale et continue ● Fonction de verrouillage de position à grande vitesse ● Temps d'accélération et de décélération programmables ● Sortie d'impulsion et interruption programmables ● Comparaison des positions et déclenchement de la production ● Comparer les résultats FIFO x 2 ● Générateur manuel d'impulsions ● E/S isolées à usage général : 3 DI et 4 DO ● CI matériel avec identification unique Contrôle des mouvements Mode de sortie d'impulsionOUT/DIR, CW/CCW, A/B Taux de sortie d'impulsionMax. 6.5Mpps Gamme de positions32 bits Mode de retour au domicile13 types Profils de vitesseCourbes en T et en S
