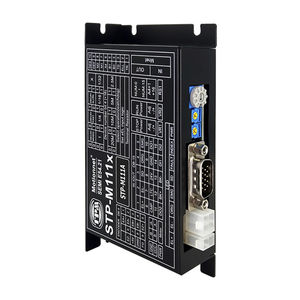

Servo-variateur DC STP-K series

2 axesEthernetde mouvement 3D

Caractéristiques ● Max. Taux de transfert de 100 Mbps ● Contrôle des micro-étapes sur 1 axe ● K111 : Actuellement 2.8A ● Système de conduite à courant bipolaire ● Résolution : 500~50.000 impulsions/révolutions ● Commutateur DIP pour la définition des adresses ● Dimensions : L-74 x l-140 x H-31 mm EtherCAT Interface sérieFast Ethernet, Full-Duplex Horloge distribuée0,5 / 1 / 2 / 4 ms Type de câbleCAT5 Câble Ethernet UTP/STP Protection contre les surtensions10KV Vitesse de transmission100 Mbps Mode de soutienCSP, PP, Accueil Signal d'entrée E/SPEL, MEL, ORG et EMG Contrôle de positionMode incrémental / absolu Plage de données : 32 bits Mode d'hébergementORG, Limite et au total 31 types Drive Tension d'entrée24VDC Modèle d'entraînement2-phase, système d'entraînement à courant bipolaire Consommation de courant3.0W typique (120mA/24VDC) sans charge Température ambianteEn cours d'utilisation : 0~50℃ En stock : -20~70℃ HumiditéEn utilisation : 35~85% (sans condensation) En stockage : 10~90% (sans condensation) Micro échelon1,1/2,1/4,1/8,1/16,1/32,1/64, 1/128, 1/256 configuré par logiciel Indicateur LEDPWR, RUN, ERR, SVON, ALM, EMG, ORG, PEL et MEL Fonctions de protectionConnecter à la résistance de détection de courant pour le pont A.B Réglage actuelCourant : 2.8A (K111) / 4.2A (K112) Sélectionné : configuré par logiciel
