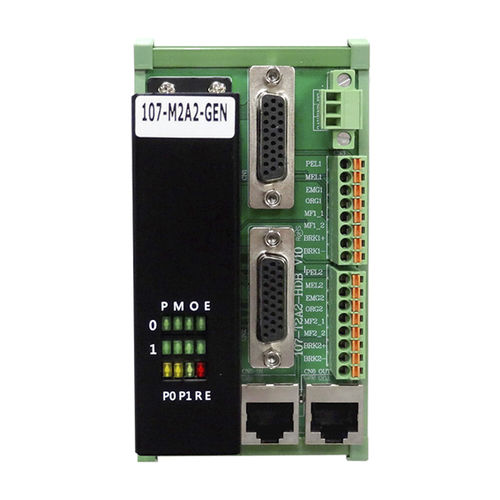

Contrôleur de mouvement 2 axes 107-M2A2-GEN

EthernetRS-485codeur

Caractéristiques ● Contrôleur de mouvement à 2 axes ● Max. Taux de transfert de 20Mbps ● Ultra compact, un contrôleur intégré à 2 axes ● Max. 6.Fréquence de sortie des impulsions de 5MHz ● Compteur 32 bits pour le codeur incrémental ● Temps d'accélération et de décélération programmables ● Soutien aux profils de vitesse de la courbe en T et de la courbe en S ● Installation facile avec prise téléphonique RJ45 et diagnostic par LED ● Montage sur rail DIN (L-122 x L-65 x H-104 mm) Motionnet Contrôleur de communicationMotionnet® esclave contrôleur de mouvement ASIC Interface sérieDemi-duplex RS-485 avec isolation par transformateur Type de câbleCAT5 Câble Ethernet UTP/STP Protection contre les surtensions10KV Vitesse de transmission 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Mode de sortie d'impulsion programmableOUT/DIR, CW/CCW, phase A/B Commande à impulsion programmable speedMax. 6.5Mpps Mode de retour au domicile13 types Profil de vitesse - courbes en T et en S Compteur pour les signaux de retour du codeur28 bits Comparaison des positions - sortieCMP Entrée codeur incrémental±EA x2, ±EB x2 Entrée du signal d'index du codeur±EZ x2 Interface machinePEL x2, MELx2, ORG x2, SLD x2 et EMG x2 Interface de servo-entraînementALM x2, RDY x2, SVON x2, INP x2 et ERC x2 Indicateur LEDPWR x2, RUN x2, ERR x2, PEL x2, MEL x2, ORG x2, SLD x2, EMG x2 Généralités Puissance absorbée24VDC±10% Consommation électrique5W typique Température de fonctionnement0 à 60°C
