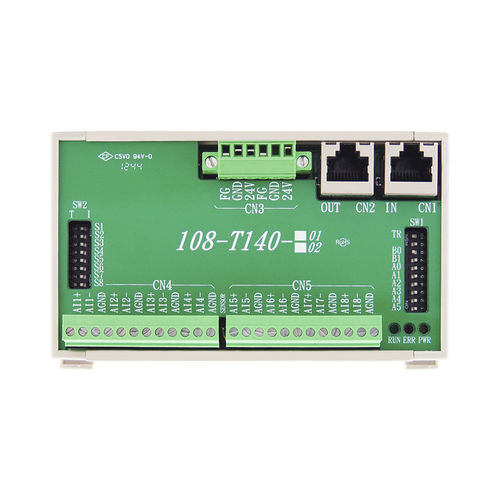

Module E/S de température 108-T140

analogiqueRJ45RS-485

108-T140 est un module esclave Motionnet® à 8 canaux d'entrée analogique. Le taux de transfert est de max. 20Mbps. Avec un câble CAT5, le 108-T140 peut être connecté en série. Il existe quatre types de thermocouples : type E, type J, type K et type T. Caractéristiques ● 8-Ch. Modules esclaves Motionnet® à entrée analogique ● Max. 20Mbps de taux de transfert ● Installation facile grâce à la prise téléphonique RJ45 et au diagnostic par LED ● Connecteurs avec bornier à vis ● Montage sur rail DIN (L-75 x l-124 x H-32 mm) Motionnet Interface série : RS-485 semi-duplex avec isolation par transformateur Type de câble : Câble Ethernet CAT5 UTP/STP Protection contre les surtensions : 10KV Vitesse de transmission : 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Convertisseur ADC Ch. d'entrée : 8-Ch. différentiel Type d'entrée : 4 ~ 20mA avec résistance commutable (pas besoin de résistance externe) ; Type de thermocouple : E, J, K, T Une résolution efficace : 16 bits Impédance d'entrée : 20MΩ Taux d'échantillonnage : Basse vitesse : 5Hz / 8-ch. ; Haute vitesse : 50Hz / 8-ch. Protection contre les défauts et les surtensions : Jusqu'à ±12V Précision : 0,1% ou plus Photo-isolation : 3750Vrms Isolation intra-module, du champ à la logique : 3000VDC CMR@50/60Hz : 110dB Généralités Puissance absorbée : 18VDC à 36VDC Consommation d'énergie : 3W typique Température de travail : 0 à 60°C
