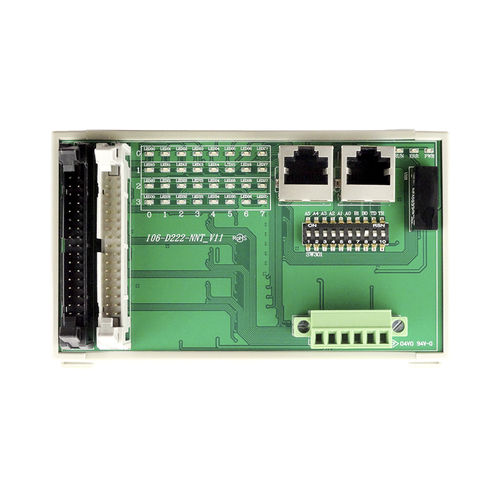

Module E/S esclave 106-D2 series

numériqueRJ45RS-485

La série 106-D2xx est un module esclave Digital I/O Motionnet® à 32 canaux. Avec un câble CAT5, la série 106-D2xx peut être connectée en série. Il est également équipé d'une prise téléphonique RJ45 pour une installation facile et d'une LED pour un diagnostic sans effort Caractéristiques ● 32-Ch. Motionnet® Digital I/O slave modules ● Max. 20Mbps de taux de transfert ● Installation facile grâce à la prise téléphonique RJ45 et au diagnostic par LED ● Montage sur rail DIN (L-77 x l-124 x H-51 mm) ● Série 106-D2xx : En-tête de boîte alternative à 34 broches Motion net® - Interface série : RS-485 semi-duplex avec isolation par transformateur Type de câble : Câble Ethernet CAT5 UTP / STP Protection contre les surtensions : 10 KV Vitesse de transmission : 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Tension d'isolement E/S : 3750 Vrms Impédance d'entrée : 5.6KQ / 0,5W Courant d'entrée : ±5mA (Max.) Types de sortie : Transistors Darlington NPN à collecteur ouvert Capacité de commutation : Chaque voie de sortie est de 100mA à 24VDC Temps de réponse : On à Off, environ 50ps ; Off à On, environ 10ps Protection contre les surintensités : 3A (Max.) pour chaque port (8 Ch.) Généralités - Puissance absorbée : 24VDC±10% Consommation d'énergie : 1.5W typique Température de travail : 0 à 60°C
