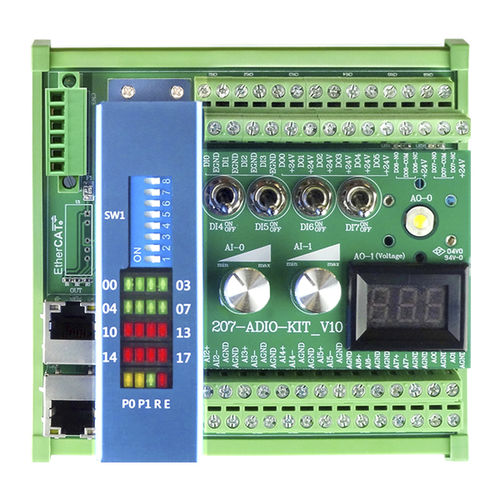

Module E/S numérique 207-ADIO-KIT

EthernetsérieEtherCAT

Le 207-ADIO-KIT est un module esclave à 8 canaux d'entrée analogique (AI), 2 canaux de sortie analogique (AO), 8 canaux d'entrée numérique (DI) et 8 canaux de sortie numérique (DO) avec le bornier enfichable. Avec le contrôle EtherCAT®, il permettra d'obtenir un réseau Ethernet rapide et une interface série en duplex intégral. La vitesse de transmission peut atteindre 100 Mbps. L'esclave numérique peut connecter différents esclaves en série avec un câble CAT5 UTP/STP ethernet. 207-ADIO-KIT supporte également TwinCAT avec ESI File, et Object Dictionary (OD) de PDO et SDO 207-ADIO-KIT a obtenu le certificat RSI-ECAT. Cliquez-moi pour accéder au rapport de test en version anglaise. Cliquez-moi pour le rapport de test de la version japonaise. Caractéristiques ● Module esclave d'entrée analogique 8 voies / sortie analogique 2 voies ● Module esclave d'entrée numérique 8 voies / 8 voies, sortie numérique ● Max. Taux de transfert de 100 Mbps ● Installation facile avec prise téléphonique RJ45 et diagnostic par LED ● Obligation de faire un test Al/O & Dl/O avec un commutateur à bascule et un commutateur rotatif ● Montage sur rail DIN (L-122 x l-124 x H-104 mm) EtherCAT Interface sérieFast Ethernet, Full-Duplex Horloge distribuée1ms Type de câbleCAT5 Câble Ethernet UTP/STP Protection contre les surtensions10KV Vitesse de transmission100 Mbps Tension d'isolement E/S 3750Vrms Convertisseur AD Résolution efficace16 bits Temps de conversion~ 125µs Plage d'entréeSingle End : ±10/±5/±2,5/±1,25V ; Différentiel : ±10/±5/±2,5/±1,25V Courant d'entrée0~20mA Nombre d'entrées - AI à 8 canaux Convertisseur DA Résolution efficace12 bits Plage de sortie ±10V Mode de fonctionnementRampes et bruit, valeur unique, valeur unique couplée, modèle Nombre de sorties2-canal AO Contrôle DI/O Types d'entréeNPN Impédance d'entrée5.6KΩ/0.5W Courant d'entrée±5mA(Max) Type de sortieNPN à collecteur ouvert Transistors Darlington
