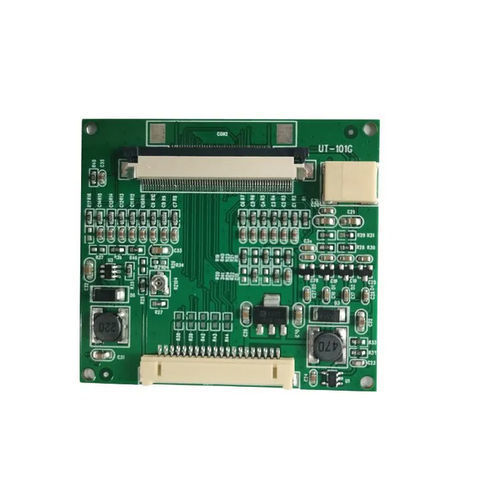

Convertisseur pour module LCD TBJ101LV-01

de signalLVDS vers LVDScompact

TBJ101LV-01 Scaler Board | Conversion de LVDS 60-pin / 40-pin en LVDS 20-pin Supporte la résolution LCD (max.) : 1024×600, taille d'écran typique : 7.0″/ 9.2″/ 10.1″ | Pilote de rétroéclairage intégré et circuit d'alimentation VGL, VGH de l'écran, un complément au signal LVDS de la carte mère industrielle | Structure en design compact laissant plus d'espace pour les terminaux | La carte de contrôle TFT peut être compatible avec le module d'origine EJ101NA-01G, CLAA101NC01C. Le matériel est conforme à la directive RoHS. Fonction : Contrôleur TFT LCD Tension d'alimentation (V) : 5.0 Typ Interface : LVDS à LVDS Taille du LCM : Multiple Résolution LCM supportée (pixel) : 1024×600 Carte de circuit imprimé (L x H ) (mm) : 60.0×54.0 Courant continu (sans LCM) (mA) : 250 Typ Connecteur LCM : 60PIN/0.5S Connecteur LVDS : 20PIN/1.0S(DF14) Température de fonctionnement (°C) : -20 ~ +70 Température de stockage (°C) : -30 ~ +80
