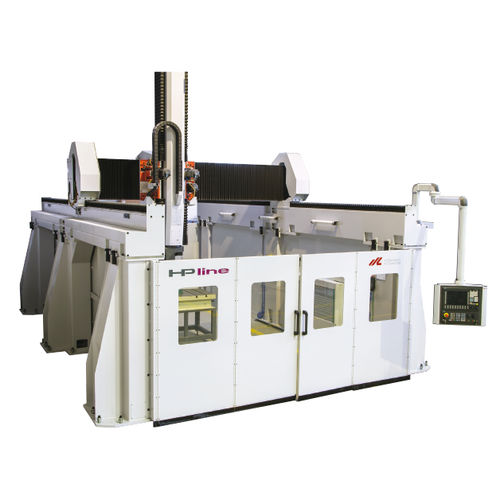

Centre d'usinage CNC 5 axes HP Line
verticalpour métaux non ferreuxpour composites

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour métaux non ferreux, pour composites, pour le bois, pour résine
Nez de broche
HSK A-63
Nombre d'outils
12 outils
Fonction associée
de fraisage
Applications
pour pièce de grande dimension
Autres caractéristiques
à grande vitesse, modulaire
Course X

Max: 4 000 mm
(157,48 in)

Min: 2 800 mm
(110,24 in)

Course Y

Max: 12 000 mm
(472,44 in)

Min: 4 000 mm
(157,48 in)

Course Z

Max: 2 500 mm
(98,43 in)

Min: 1 000 mm
(39,37 in)

Vitesse de rotation

20 000 rpm
(125 664 rad.min-1)

Puissance

22 kW, 25 kW
(29,91 hp, 33,99 hp)

Vitesse d'avancement axe X

70 000 mm/min
(46 in/s)

Vitesse d'avancement axe Y

70 000 mm/min
(46 in/s)

Vitesse d'avancement axe Z

60 000 mm/min
(39 in/s)

Répétabilité

0,02 mm
(0,00079 in)

Description

Fraisage et finition à grande vitesse de matériaux non ferreux pour de grandes pièces de conception complexe HP line est la gamme modulaire de la série HP. Elle est utilisée pour usiner, en un seul endroit, des modèles de grandes dimensions réalisés dans des matériaux typiques tels que le polyuréthane, la résine, le bois, etc. Elle est également idéale pour traiter des structures laminées ou renforcées avec des fibres, de la fibre de verre, des matériaux composites, des composants de forme complexe utilisés dans divers secteurs d'application, tels que le nautisme, l'aérospatiale, le transport terrestre, les secteurs de l'énergie et bien d'autres domaines industriels. Le plan de travail, qui est séparé de la structure de la machine, peut être adapté à des applications spécifiques. Il peut être configuré avec une table monolithique à rainures en T, fixée au sol ou encastrée, avec des rails de guidage pour des chariots porte-pièces de grandes dimensions, ou avec des structures d'encadrement pour des équipements personnalisés, etc. Le centre d'usinage "HPline" est une fraiseuse 5 axes sur l'outil et commandée par une CN, constituée d'une structure à axes cartésiens et d'une traverse mobile : Traverse mobile coulissant sur des guides positionnés sur des piliers latéraux : axe longitudinal "Y". Le chariot de l'axe transversal "X", qui déplace le bras vertical pour l'axe Z, glisse sur la poutre. L'extrémité de l'axe est l'élément de fixation de l'unité de commande. Plan de travail séparé des bases de la machine Structures formées d'un motif "alvéolaire" et dont la taille est basée sur les principes de l'analyse par éléments finis FEM intégrée à la simulation dynamique Le mouvement est transmis par des moteurs Brushless couplés à des réducteurs de précision sur lesquels sont fixés des pignons qui tournent sur des crémaillères de précision trempées et rectifiées à denture hélicoïdale.

---
