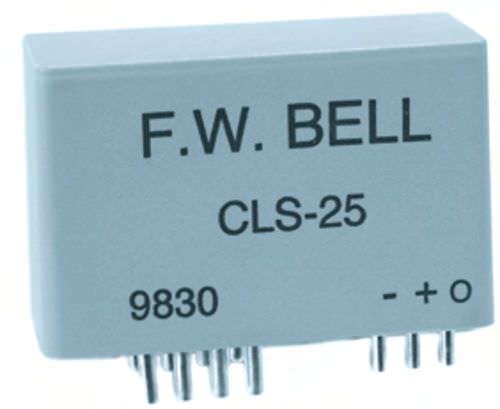

Capteur de courant à effet Hall à boucle fermée

pour circuit impriméACDC

Une sonde de courant de boucle bloquée se compose d'un générateur de hall monté dans un entrefer d'un noyau d'aimant magnétique, d'un enroulement enroulé autour du noyau et d'un amplificateur de courant. Le conducteur de transport courant placé par l'ouverture de la sonde produit un champ magnétique qui est proportionné au courant. Ce champ est concentré par le noyau et senti par le générateur de hall. Le générateur de hall est relié à l'entrée de l'amplificateur de courant, qui conduit l'enroulement. Le courant par l'enroulement produit un champ de opposition à cela fourni par le courant par l'ouverture que le flux dans le noyau est constamment conduit ainsi à zéro. L'enroulement relie le rendement de la sonde. Par conséquent le rendement est un proportionnel courant le courant d'ouverture multiplié par le nombre de allume l'enroulement. Une sonde avec un enroulement de 1000 tours fournit un résultat de 1mA par ampère. Le rendement courant est converti en tension en reliant une résistance au rendement de la sonde et de la terre. Le rendement de la sonde et de la terre. Le rendement est mesuré en choisissant la valeur de résistance. Les sondes de boucle bloquée mesurent des courants de C.C et à C.A. et fournissent l'isolement électrique. Elles offrent la réponse rapide, les linéarités élevées et la dérive de basse température. Le rendement courant de la sonde de boucle bloquée est relativement immunisé contre le bruit électrique. Ils sont la sonde du choix si de grande précision est essentiel.
