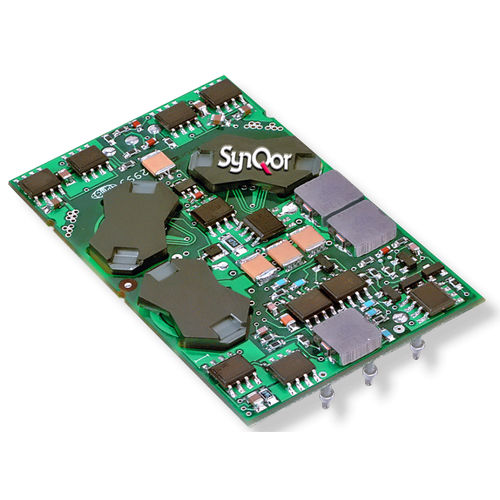

Convertisseur DC/DC de circuit imprimé PQ65180QGx06

isolé

Le convertisseur quart de brique PowerQor Giga PQ65180QGA06 est un convertisseur DC-DC de nouvelle génération, montable sur carte, isolé, à fréquence de commutation fixe, qui utilise le redressement synchrone pour obtenir un rendement de conversion extrêmement élevé. La puissance dissipée par le convertisseur est si faible qu'un dissipateur thermique n'est pas nécessaire, ce qui permet de réduire le coût, le poids, la hauteur et l'effort d'application. Tous les composants de puissance et de contrôle sont montés sur le substrat du circuit imprimé multicouche à l'aide d'une technologie de montage en surface à haut rendement. Comme le convertisseur PowerQor n'a pas d'interfaces thermiques explicites, il est extrêmement fiable. Conforme à la directive RoHS (voir dernière page)." CARACTÉRISTIQUES OPÉRATIONNELLES - Rendement élevé, 91 % à pleine charge nominale - Fournit 100 W avec un déclassement minimal - aucun dissipateur thermique n'est nécessaire - Large plage de tension d'entrée : 40V - 75V avec 100V, 100ms de capacité transitoire de tension d'entrée - La commutation à fréquence fixe permet de prévoir les interférences électromagnétiques - Aucune exigence de charge minimale ou de résistance de précharge n'est requise CARACTÉRISTIQUES MÉCANIQUES - Configuration de brochage standard de l'industrie - Taille standard : 2,30 "x1,45 "x0,397" (58,4x36,8x10,08mm) - Poids : 34 grammes (1,2 oz) - Broches à collerette conçues pour permettre le soudage en surface, évitant le soudage à la vague en utilisant la technique FPiP sur les unités à cadre ouvert CARACTÉRISTIQUES DE CONTRÔLE - Commande marche/arrêt référencée du côté de l'entrée - Options de logique positive et négative disponibles - La détection à distance sur Vout compense les chutes de distribution de la sortie CARACTÉRISTIQUES DE SÉCURITÉ - UL 60950-1:R2011-12 - EN60950-1/A12:2011 - CAN/CSA-C22.2 No. 60950-1/A1:2011 CARACTÉRISTIQUES DE PROTECTION - Verrouillage en cas de sous-tension d'entrée qui désactive le convertisseur dans des conditions de faible Vin
