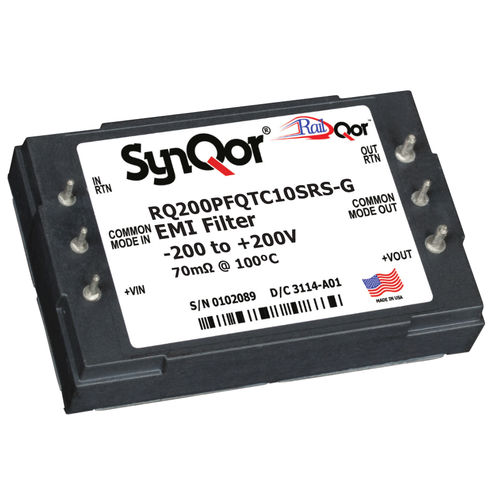

Filtre électronique mode différentiel RQ200PFQTx10

passifde mode communIEM

La série de filtres EMI RailQor apporte la technologie éprouvée de SynQor et son expertise en matière de fabrication au marché des applications d'alimentation industrielle. L'approche innovante de SynQor en matière d'emballage garantit la survie dans les environnements les plus hostiles. Compatibles avec le format standard de l'industrie, ces filtres ont une forte atténuation en mode différentiel et en mode commun, une faible résistance en courant continu et une résistance de condensateur en vrac stabilisante. Ils respectent les directives de déclassement des composants et sont conçus et fabriqués selon les normes les plus strictes. CARACTÉRISTIQUES OPÉRATIONNELLES ►10A courant de sortie ►Très faible résistance au courant continu ►>80dB @ 250kHz atténuation en mode différentiel ►>50dB @ 250kHz atténuation en mode commun ►Condensateur de stabilisation et résistance d'amortissement inclus ► Tous les condensateurs sont en céramique multicouche X7R ►Conforme aux exigences de la norme EN 50155 CARACTÉRISTIQUES MÉCANIQUES ►Configuration de brochage en quart de brique standard de l'industrie ►Dimensions : 1.536" x 2.386" (39.01 x 60.6mm) ►Hauteur : 0.500" (12.7mm) ►Poids : 3.53oz (100g) CARACTÉRISTIQUES DE SÉCURITÉ ► Isolation de la plaque de base 2000Vrms, 60s par EN 50155 ► UL 60950-1 ► CAN/CSA C22.2 No. 60950-1 ► EN 60950-1 ► EN45545-2 R24/R25 Conforme ► Marquage CE PROCESSUS DE FABRICATION - Installation certifiée AS9100 et ISO 9001 - Traçabilité complète des composants
