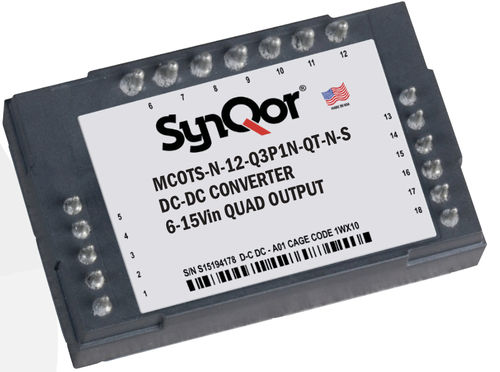

Convertisseur DC/DC de circuit imprimé MCOTS-N-12-Q3P1N-QT

non-isolémilitairerobuste

Le convertisseur c.c.-c.c. non isolé MCOTS-N QUAD Output utilise le redressement synchrone pour obtenir un rendement de conversion extrêmement élevé dans un boîtier en quart de brique. Le module génère trois tensions de sortie positives et une tension de sortie négative. Le convertisseur MCOTS-N QUAD Output Brick peut être utilisé dans les systèmes DPA (architecture de puissance distribuée) traditionnels qui nécessitent une conception plus robuste. Les quatre sorties disposent d'une large plage de réglage, ce qui offre une grande flexibilité à l'utilisateur. CARACTÉRISTIQUES OPÉRATIONNELLES - Rendement élevé, jusqu'à 93% à pleine charge nominale - Délivre jusqu'à 30A sur chaque sortie positive et 1A sur la sortie négative - Plage de tension d'entrée : 6-15 Vdc - Plage de tension de sortie : sorties positives : 0.8V à 5V, sortie négative : -3,0V à -13,5V CARACTÉRISTIQUES MÉCANIQUES - Format quart de brique. - Taille standard : 1,54" x 2,39" x 0,50" (39,0 x 60,6 x 12,7 mm) - Poids : 93 g (3,27 oz) CARACTÉRISTIQUES DE CONTRÔLE - Commande marche/arrêt pour chaque sortie - Le réglage de la tension de sortie pour chaque sortie permet d'obtenir des tensions personnalisées - Détection à distance (sorties positives uniquement) CARACTÉRISTIQUES DE PROTECTION - Arrêt en cas de surintensité (toutes les sorties) - Arrêt thermique (toutes les sorties) - Arrêt en cas de surtension (sorties positives uniquement) - Verrouillage en cas de sous-tension d'entrée (sorties positives uniquement)
