Perceuse-fraiseuse CNC MAD-3015D
horizontaleà table rotative6 axes

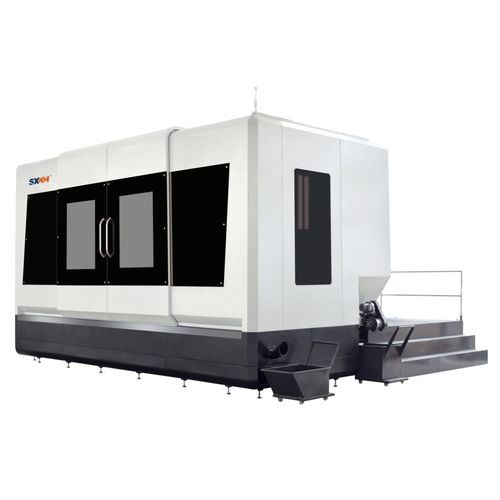

Perceuse-fraiseuse CNC - MAD-3015D - SXKH GLOBAL - horizontale / à table rotative / 6 axes
Perceuse-fraiseuse CNC - MAD-3015D - SXKH GLOBAL - horizontale / à table rotative / 6 axes
Perceuse-fraiseuse CNC - MAD-3015D - SXKH GLOBAL - horizontale / à table rotative / 6 axes - image - 2
Perceuse-fraiseuse CNC - MAD-3015D - SXKH GLOBAL - horizontale / à table rotative / 6 axes - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Structure
à table rotative, horizontale
Nombre d'axes
6 axes
Application
pour trous profonds, pour moule
Nombre de broches
à deux broches
Autres caractéristiques
taraudage
Diamètre de perçage

Max: 35 mm
(1,38 in)

Min: 4 mm
(0,16 in)

Puissance

53 000 W

Poids

45 t
(50 us ton)

Description

La série SXKH MAD est une fraiseuse horizontale à capacité angulaire et table rotative. Son principal avantage réside dans sa polyvalence : fraisage, perçage, taraudage et perçage profond de grandes dimensions. Elle permet ainsi de réaliser facilement tous les travaux de fraisage et de perçage du moule sur les six faces de la pièce. L'association d'une grande capacité angulaire et d'une table rotative offre une flexibilité extrême pour atteindre toutes les zones de fraisage les plus sollicitées. Modèle : MAD-3015D Course des axes CNC (W, X, Y, Z) : 1 500 mm, 3 350 mm, 1 500 mm, 1 200 mm Rotation de la table (B) : 360 ° Rotation d'inclinaison (A) : +20 °/-30 ° Capacité de perçage : Φ4-Φ35 mm Capacité de l'éjecteur : Φ18-Φ65 mm Course de perçage maximale : 1 500 + 800 mm Course max. Capacité de fraisage : 472,5 cm³/min Taraudage rigide : M30 Filetage hélicoïdal : standard Cône de broche : BT50 Vitesse max. de broche : 4 000 tr/min/5 333 tr/min Puissance de broche : 15 kW/18 kW Couple de broche : 147 nm/214,5 nm Avance rapide (X, Y, Z) : 10 m/min Avance rapide (W) : 6 m/min Vitesse maximale de la table de travail (B) : 1,11 tr/min Vitesse maximale du coulisseau (A) : 150 °/min Capacité de charge maximale de la table : 20 tonnes Dimensions : 2 200 x 1 800 mm Résolution : 0,001 ° Système CNC : FANUCOi-MF Puissance totale : 53 kW

VIDÉO
