Perceuse-fraiseuse CNC MAD-2015D
horizontaleà table rotative6 axes

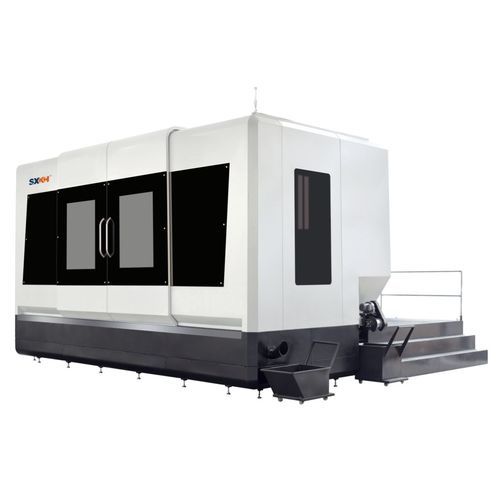

Perceuse-fraiseuse CNC - MAD-2015D - SXKH GLOBAL - horizontale / à table rotative / 6 axes
Perceuse-fraiseuse CNC - MAD-2015D - SXKH GLOBAL - horizontale / à table rotative / 6 axes
Perceuse-fraiseuse CNC - MAD-2015D - SXKH GLOBAL - horizontale / à table rotative / 6 axes - image - 2
Perceuse-fraiseuse CNC - MAD-2015D - SXKH GLOBAL - horizontale / à table rotative / 6 axes - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Structure
à table rotative, horizontale
Nombre d'axes
6 axes
Application
pour trous profonds, pour moule
Nombre de broches
à deux broches
Autres caractéristiques
taraudage
Diamètre de perçage

Max: 35 mm
(1,38 in)

Min: 4 mm
(0,16 in)

Puissance

47 000 W

Poids

32 t
(35 us ton)

Description

La série SXKH MAD est une fraiseuse horizontale à capacité angulaire et table rotative. Son principal avantage réside dans sa polyvalence : fraisage, perçage, taraudage et perçage de trous profonds. Elle permet de réaliser facilement tous les travaux de fraisage et de perçage du moule sur les six faces de la pièce. L'association d'une grande capacité angulaire et d'une table rotative offre une flexibilité extrême pour répondre à toutes les contraintes de fraisage habituelles. Modèle : MAD-2015D Course des axes CNC (W, X, Y, Z) : 1 300 mm, 2 000 mm, 1 500 mm, 1 000 mm Rotation de la table (B) : 360 ° Rotation d’inclinaison (A) : +20 °/-30 ° Capacité de perçage : Φ4-Φ35 mm Capacité de l’éjecteur : Φ18-Φ65 mm Course de perçage maximale : 1 300 + 400 mm Course maximale de l’éjecteur : 1 000 mm Débit de fraisage maximal : 472,5 cm3/min Taraudage rigide : M30 Filetage hélicoïdal : standard Cône de la broche : BT50 Débit max. Vitesse de broche : 4 000 tr/min/5 333 tr/min Puissance de broche : 15 kW/18 kW Couple de broche : 147 nm/214,5 nm Avance rapide (X, Y, Z) : 10 m/min Avance rapide (W) : 6 m/min Vitesse maximale de la table de travail (B) : 1,11 tr/min Vitesse maximale du coulisseau (A) : 150 °/min Capacité de charge maximale de la table : 10 tonnes Dimensions : 1 400 x 1 400 mm Résolution : 0,001 ° Système CNC : FANUCOi-MF Puissance totale : 47 kW

VIDÉO
