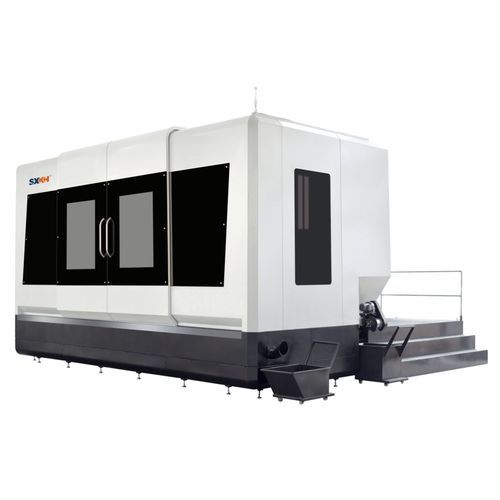

La série SXKH MAD est une fraiseuse horizontale à capacité angulaire et table rotative.
Son principal avantage réside dans sa polyvalence : fraisage, perçage, taraudage et perçage profond de grandes dimensions. Elle permet ainsi de réaliser facilement tous les travaux de fraisage et de perçage des moules sur les six faces de la pièce.
L'association d'une grande capacité angulaire et d'une table rotative offre une flexibilité extrême pour répondre aux contraintes de fraisage les plus courantes.
Modèle : MAD-1210D
Course des axes CNC (W, X, Y, Z) : 1 200 mm, 1 200 mm, 1 000 mm, 60 mm
Rotation de la table (B) : 360 °
Rotation d'inclinaison (A) : +20 °/-30 °
Capacité de perçage : Φ4-Φ35 mm
Course de perçage maximale : 1 000 + 300 mm
Course max. Capacité de fraisage : 283,5 cm³/min
Taraudage rigide : M24
Filetage hélicoïdal : standard
Cône de broche : BT40
Vitesse max. de broche : 4 000 tr/min/6 000 tr/min
Puissance de broche : 11 kW/15 kW
Couple de broche : 72 nm/143 nm
Avance rapide (X, Y, Z) : 10 m/min
Avance rapide (W) : 6 m/min
Vitesse maximale de la table de travail (B) : 2 tr/min
Vitesse maximale du coulisseau (A) : 150 °/min
Capacité de charge maximale de la table : 3 tonnes
Dimensions : 800 x 800 mm
Résolution : 0,001 °
Système CNC : FANUCOi-MF
Puissance totale : 43 kW
