Mandrin automatique Triton® series
3 morsà changement rapidepour usinage

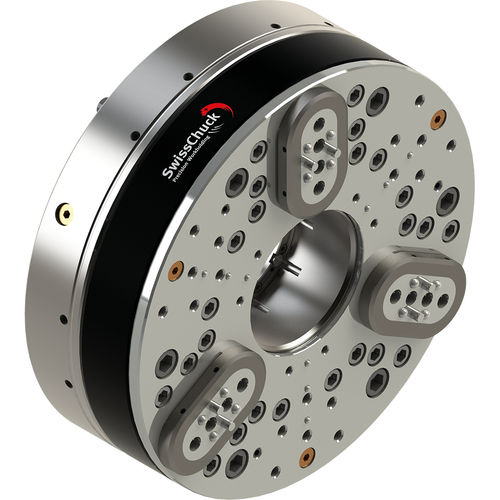

Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 2
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 3
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 4
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 5
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 6
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 7
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 8
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 9
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 10
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 11
Mandrin automatique - Triton® series - SwissChuck AG - 3 mors / à changement rapide / pour usinage - image - 12
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
automatique
Nombre de mors
3 mors
Autres caractéristiques
à changement rapide, pour usinage, de précision, avec passage au centre, auto-centrant, tiré, pour petites pièces, en acier, à grande vitesse, à grande précision, pour usinage de pièces rondes, motorisé, pour arbre
Force de serrage

12 kN, 35 kN, 55 kN, 80 kN

Diamètre extérieur

165 mm, 220 mm, 290 mm, 370 mm
(6 in, 9 in, 11 in, 15 in)

Description

Avec Triton®, SwissChuck AG a introduit une gamme modulaire de mandrins de serrage qui répond aux applications haut de gamme telles que le tournage, le tournage dur et la rectification. La fabrication de précision et les matériaux de haute qualité garantissent un battement radial inférieur à 5 µm. Les interfaces de précision entre les mors de base et les mors supérieurs permettent un changement rapide des pièces accessoires et garantissent une répétabilité constante du serrage, ce qui élimine les opérations ultérieures de tournage ou de réaffûtage des mors supérieurs. La version étendue, Triton® PLUS, dispose en outre d'une compensation de la force centrifuge et garantit ainsi une force de serrage constante à haut régime, en particulier dans le cas de tournages difficiles. Fonction et domaines d'application - Battement radial ≤ 0,005 mm - Précision du changement de mors ≤ 0,002 mm - Pas besoin de réaffûter les faces de serrage après le changement de mors - Complètement étanche et nécessitant peu d'entretien - Les mors peuvent être changés entre mandrins de même conception - Renforcement de l'interface des mors pour un taux d'enlèvement de matière élevé - Offre une large gamme d'applications ; un mandrin pour le tournage, le tournage dur et la rectification Avantages - Scellé, convient aux applications sur les tours et les rectifieuses - Interface de précision entre les mors de base et les mors supérieurs - Compensation de la force centrifuge en option, version Triton® PLUS pour les opérations de tournage à haute vitesse - Accessoires standard disponibles - Grand trou traversant, possibilité d'alimentation en barres Le changement de mors avec des tolérances de l'ordre du micromètre est facile ! Tous les mandrins de la génération Triton® sont dotés d'alésages de positionnement de précision rectifiés pour le positionnement précis des billes. Cette caractéristique de conception garantit un changement rapide des mors de serrage, indépendamment du mandrin, sans réaffûtage des mors.

---
