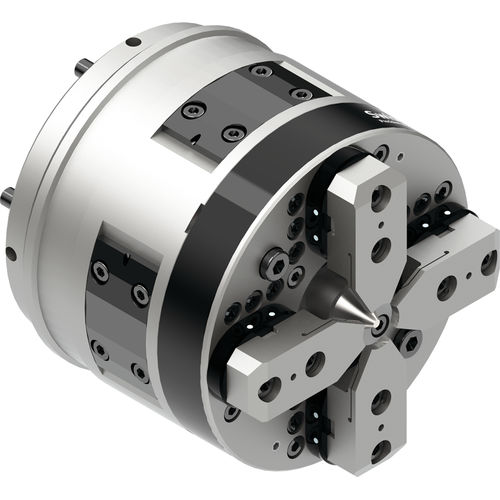

Mandrin de serrage de pièce hydraulique OVEKAV

de rectification3 mors4 mors

Les systèmes de serrage pour les rectifieuses sont conçus pour les pièces à usiner de type arbre entre les centres. Ces mandrins principaux sont constitués d'une unité de base en deux parties avec un point central et un mandrin à mâchoires de compensation déplaçable. Les pièces à usiner sont maintenues entre les centres et serrées, avec compensation, par le mandrin à mâchoires étendu. Dans cette position, les pièces sont ensuite rectifiées dans cette position. Lorsqu'il est ouvert, le mandrin peut être reculé jusqu'à 50 mm contre la broche. Ce mouvement libère le point de serrage précédent, qui peut également être rectifié. Ici, l'entraînement de la pièce est réalisé soit par friction entre le point central et la pièce, soit par un entraîneur qui peut engager la pièce. Grâce à ces systèmes de serrage, les pièces peuvent être complètement rectifiées en une seule opération de serrage. Fonctions et domaines d'application - Mandrin compensateur à commande hydraulique pour le serrage entre pointes - Mandrin déplaçable - Versions à 2, 3, 4 et 6 mors de différentes tailles - Principalement conçu pour les rectifieuses - Versions spéciales pour les opérations combinées de rectification et de tournage dur Avantages - Compensation hydraulique - Lubrification par circulation d'huile brevetée - Sans entretien - Le déplacement axial permet de rectifier la position initiale de serrage - Longueur de déplacement jusqu'à 100 mm Avec lubrification par circulation d'huile brevetée ! La série de mandrins à commande hydraulique OVEKAV est équipée du système breveté de lubrification par circulation EP1 190 815. Tous les composants internes du mandrin sont activement lubrifiés au cours de chaque processus de serrage. Les mandrins ne nécessitant pratiquement pas d'entretien, les coûts du cycle de vie sont réduits au minimum.
