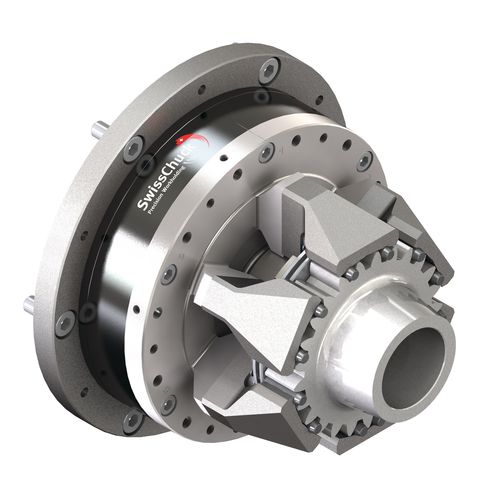

Mandrin de serrage de pièce de rectification VMCHP

à grande précisioncylindriquerotatif

Les mandrins pneumatiques à membrane de la série 6VMCHP serrent les pièces à usiner avec la plus grande précision. Ce mandrin atteint de manière répétée une concentricité de ≤ 0,002 mm. Grâce à la répartition de la force sur six mors, ainsi qu'à l'élasticité de la membrane, ce mandrin est particulièrement adapté au serrage de pièces à faible déformation. Le mandrin à membrane est actionné par une unité d'alimentation rotative, qui est vissée, par l'intermédiaire de la broche de la machine, directement dans le corps du mandrin. Au centre du mandrin se trouve un trou traversant qui peut être utilisé pour l'alimentation directe en liquide de meulage, la purge d'air ou la reconnaissance de la présence de la pièce à usiner. Fonctions et domaines d'application - Pour un actionnement externe de la face avant - Actionnement pneumatique de la face avant - Étanche à la contamination - Mandrin idéal pour toutes les rectifieuses cylindriques Avantages - Précision maximale ≤ 0,002mm - La course d'ouverture suffisante permet un chargement automatisé - Convient aux cycles rapides - Les butées axiales sont montées directement sur le corps du mandrin, ce qui garantit une grande stabilité - Alimentation en fluide de meulage par le centre - Interface de précision pour les mors supérieurs ; pas de réaffûtage de la position de serrage - Effet de rétraction de la butée axiale pendant le serrage Le changement de mors avec des tolérances de l'ordre du micromètre est facile ! Tous les mandrins à diaphragme sont dotés d'alésages de positionnement de précision rectifiés pour le positionnement précis des billes. Cette caractéristique garantit un changement rapide des mors de serrage, indépendamment du mandrin, sans réaffûtage des mors. Cela permet de gagner un temps précieux et d'augmenter la productivité. Dans des conditions optimales, les mors peuvent être changés avec une précision de ≤ 0,002 mm.
