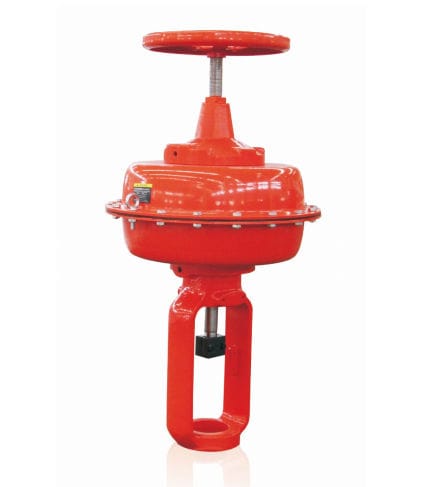

Actionneur de vanne pneumatique 957

linéaireà membranesimple effet

1. - Action positive - type air-fermeture 2. - Réaction - air-ouvert Gamme de ressorts : Action positive : 20~100Kpa, 40~200Kpa Réaction : 80~200Kpa, 120~240Kpa Caractéristiques du produit 1. - Ce sérié est un actionneur pneumatique linéaire à membrane doté d'une structure à ressorts multiples, d'un poids léger, d'une petite taille, d'une grande force motrice de sortie et de hautes performances. Son principe de fonctionnement est le suivant : la pression d'air convertie par le signal électrique ou gazeux de l'instrument de régulation à travers le positionneur est introduite dans la chambre du diaphragme, agissant sur le diaphragme pour générer une poussée, de sorte que l'arbre de sortie se déplace, et en même temps comprime le ressort jusqu'à ce qu'il soit équilibré avec la force de réaction du ressort, de sorte que l'arbre de sortie atteigne la position prédéterminée. Le contrôle de la position peut également être réalisé en agissant directement sur le diaphragme avec le signal gazeux. 2. - Ces sériés d'actionneurs sont divisés en deux types : action directe (957) et action inverse (967). La conception de ce servomoteur peut permettre une commutation ou un réglage fiable de la vanne de régulation.
