Combinateur de faisceaux optiques Lambda OBC

à lignesimple

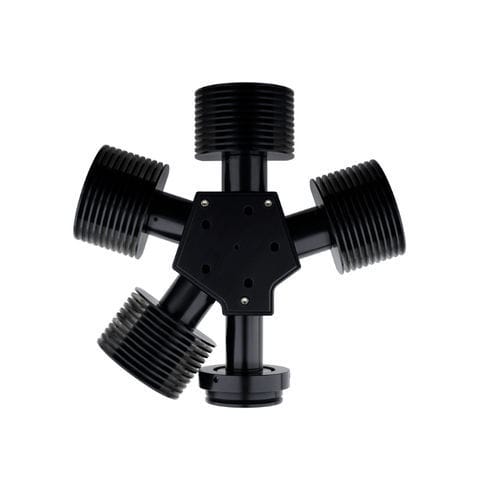

Le Lambda OBC (optical beam combiner) est un nouveau concept breveté qui permet de combiner des sources lumineuses distinctes ayant des spectres différents en un seul faisceau de sortie commun. Chaque source de lumière séparée est collimatée avant d'entrer dans le chemin optique à travers un filtre passe-bande. Les filtres de chaque source lumineuse fonctionnent également comme des miroirs qui réfléchissent les faisceaux collimatés des sources lumineuses précédentes. Dans le diagramme ci-dessous, les chemins optiques sont décrits pour chaque position, y compris les réflexions qui se produisent : Traditionnellement, la combinaison de plus de deux sources lumineuses nécessitait l'utilisation d'une échelle dichroïque. Les miroirs dichroïques, qui passent de la transmission à la réflexion en un point du spectre, permettent de combiner des sources lumineuses distinctes, à condition que ces sources n'aient pas de longueurs d'onde qui se chevauchent. L'inconvénient de cette approche est que les sources lumineuses ne peuvent pas être facilement changées. Les échelles dichroïques exigent également une attention particulière à l'ordre dans lequel les sources lumineuses sont introduites dans le chemin optique afin d'éviter que la lumière ne soit bloquée par le dichroïque suivant. En règle générale, des filtres passe-bande supplémentaires doivent être ajoutés devant chaque source lumineuse avant le dichroïque, afin de sélectionner la gamme de longueurs d'onde souhaitée pour chaque source. Chaque filtre et dichroïque utilisé dans l'échelle diminue la puissance lumineuse totale du système.
