Conductimètre sur table EddyCus® TF map 2525RM

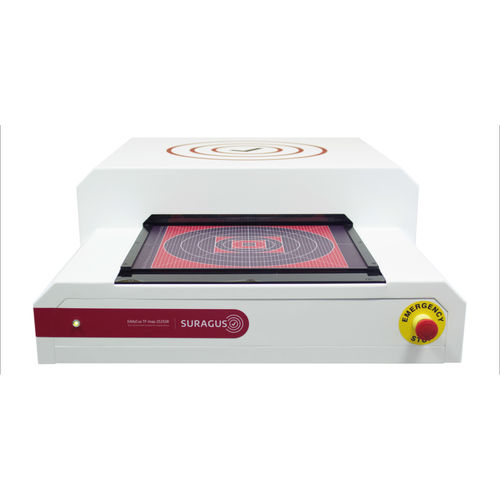

EddyCus® TF map 2525RM - Cartographie de conductivité et identification des défauts dans les films minces De nombreuses caractéristiques des matériaux déterminent la conductivité des matériaux. Outre leur composition, leur structure et leur pureté influent également sur leur conductivité. L'EddyCus® TF map 2525RM est un système de cartographie par courants de Foucault dédié à l'imagerie haute résolution de la conductivité et des caractéristiques corrélées, exposant les propriétés, les effets et les défauts des matériaux. Le système peut être équipé de différents capteurs EddyCus pour l'imagerie de la conductivité en haute résolution ou en haute pénétration et la détection des défauts à l'aide de sondes différentielles. Le système permet la création d'images (Eddy Current C-Scan) de la surface avec un pas de mesure de 100 µm à 10 mm. Le système à trois axes est capable de scanner des zones 2D et 2.5D d'une taille allant jusqu'à 250 x 250 mm / 10 x 10 pouces. Les applications typiques couvrent la caractérisation de surface de matériaux conducteurs tels que les plaques de SiC, de graphite, de métal, d'alliage ou d'acier ou d'autres produits semi-finis conducteurs. En outre, le système peut être utilisé pour tester l'intégrité électrique de l'électronique imprimée et des couches. Le contrôle par courants de Foucault permet de quantifier la conductivité des matériaux [IACS ou MS/m] ou la résistivité [Ohm m ou Ohm / mm² / m]. La conductivité des matériaux fournit des informations sur les caractéristiques des matériaux telles que le type de matériau et l'homogénéité de la composition du matériau. Outre les informations directes sur les propriétés électriques, la conductivité contient également des informations relatives à ses propriétés thermiques ou à ses propriétés mécaniques et à son intégrité structurelle.
