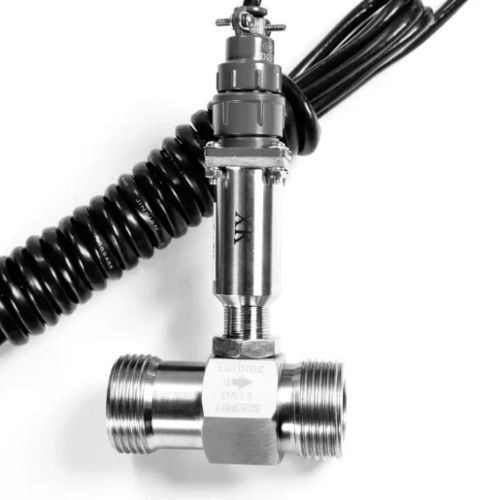

Débitmètre à turbine SUP-LWGY

volumiquepour liquidesDN15 - 1/2"

Le capteur de débit à turbine liquide de la série SUP-LWGY est une sorte d'instrument de mesure de la vitesse qui présente les avantages suivants : haute précision, bonne répétabilité, structure simple, faible perte de pression et maintenance aisée. Il est utilisé pour mesurer le débit volumétrique d'un liquide de faible viscosité dans une conduite fermée. Principe de fonctionnement Le fluide s'écoule à travers l'enveloppe du capteur de débit de la turbine. Comme l'aube de la turbine forme un certain angle avec la direction du flux, l'impulsion du fluide exerce un couple de rotation sur l'aube. Après avoir surmonté le couple de frottement et la résistance du fluide, la pale tourne. Une fois le couple équilibré, la vitesse est stable. Dans certaines conditions, la vitesse est proportionnelle au débit. La lame ayant une conductivité magnétique, elle se trouve dans la position du détecteur de signal (composé d'un acier magnétique permanent et d'une bobine) du champ magnétique, la lame en rotation coupe la ligne de force magnétique et modifie périodiquement le flux magnétique de la bobine, de sorte que le signal d'impulsion électrique est induit aux deux extrémités de la bobine.
