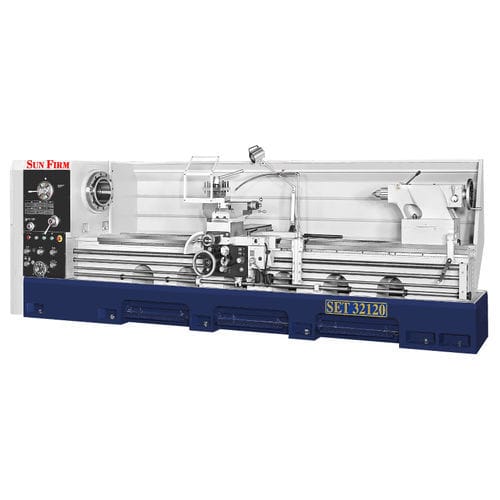

Tour conventionnel SET series

horizontalà banc platmultibroche

Distance entre les centres : 1500 mm ~ 7000 mm Largeur du lit : 460 mm Alésage de la broche : 105 mm ~ 230 mm Capacité Passage par-dessus le chariot transversal - 500 mm (20") - 600 mm (23") - 700 mm (27-1/2") Passage dans l'entrebâillement - 1000 mm - 1100 mm - 1200 mm Largeur de l'espace - 225 mm (8-7/8") Distance entre les centres - 1500 mm (60") - 2000 mm (80") - 3000 mm (120") - 4000 mm (160") - 5000 mm (200") - 6000 mm (240") - 7000 mm (275") Poupée Alésage de la broche - 105 mm / * 153 mm, 230 mm (OPT) Cône de centrage - M.T. No. 5 / * M.T. No. 6 Nombre de vitesses de broche - 12 changements Avances et coupe des filets Avances longitudinales - 0,05-0,7 mm/tour Avances transversales - 0,025-0,35 mm/tour Filets en pouces - 2-28 filets/po, (D.P. 4-56) Filets métriques - 0,8-14 mm/fil, (M.P. 0,5-7) Vis sans fin - Ø 45 mm (1-3/4") x 2 T.P.I. / * P 12 mm (OPT) Chariot Contre-pointe Diamètre du fourreau - 95 mm (3-3/4") / * 105 mm (4-1/8") Course du fourreau - 230 mm (9") Cône du centre du fourreau - M.T. No.5 / * M.T. No.6 Banc - Banc de machine d'une seule pièce qui convient le mieux à l'usinage lourd Largeur du banc - 460 mm (18-1/8") Longueur du banc - 3050 mm (120") - 3550 mm (140") - 4550 mm (180") - 5550 mm (219") - 6550 mm (258") - 7550 mm (298") - 8550 mm (338") Accessoires standard Plaque arrière 1 / Pc Douille centrale 1 / Pc Centre (M.T.5#) 2 / Pcs Clé pour poteau à outils 1 / Pc Boulon d'ancrage 1 / Jeu Boîte à outils et outils 1 / Ensemble Pompe à liquide de refroidissement 1 / Ensemble Lampe de travail 1 / Pc Accessoires en option mandrin à spirale à 3 mâchoires mandrin indépendant à 4 mors mandrin à 4 mâchoires Plaque frontale Attachement pour tournage conique Support de suivi Dispositif de déplacement rapide longitudinal Repos stable CE
