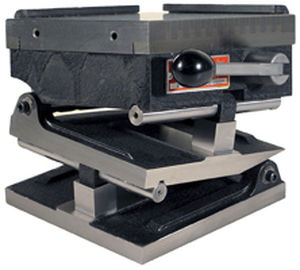

Plateau magnétique à pôles standards MS series

en table sinuscarrépour grandes pièces

Les platines magnétiques MAGNA-SINE™ sont équipées de mandrins magnétiques en céramique extrêmement puissants. Avec des aimants stationnaires dans la plaque supérieure et un noyau d'aimant mobile, ces mandrins fournissent une puissance de maintien moyenne allant jusqu'à 100 livres par pouce carré. C'est presque le double de la puissance de maintien d'un mandrin standard ! Les mandrins permettent une tenue maximale des petites et grandes pièces grâce à une combinaison d'espacement fin/standard entre les pôles. Tous les mandrins sauf le mandrin sont en acier, trempé à Rc 58-60. Le bloc pivotant permet un contact frontal total avec les blocs de jauge et les maintient en place en toute sécurité. Les gabarits des gabarits et des rouleaux de charnières sont rectifiés et rodés pour assurer la rectitude et la rondeur. Un dispositif de verrouillage exclusif à l'intérieur du rouleau de charnière assure un verrouillage positif avec une action d'expansion. Les deux vis se verrouillent vers l'avant de l'appareil, tirant la plaque supérieure vers le bas sur les blocs de la jauge de réglage sans déformation. La précision angulaire est garantie à 5 secondes de l'arc jusqu'à 15°, 10 secondes jusqu'à 30° et 15 secondes jusqu'à 45°. Les barrières latérales et arrière sont incluses. Disponible avec charnière STANDARD (tel qu'illustré) ou OPPOSITE-HAND. Attestation détaillée Un formulaire indiquant les dimensions et/ou tolérances annoncées. Les mesures réelles de ces dimensions et/ou tolérances. Une déclaration selon laquelle les étalons utilisés pour mesurer l'outil sont traçables à l'Institut national des étalons et de la technologie. Attestation abrégée Un formulaire certifiant que le produit spécifié répondait aux spécifications du fabricant avant de quitter notre usine.
