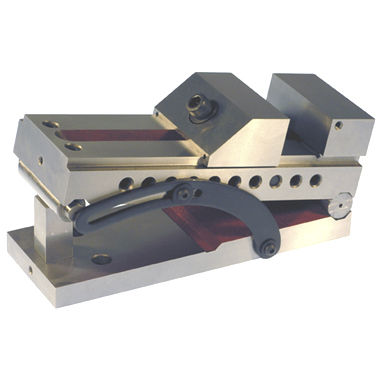

Étau de machine SV series
sinusde précisionpour rectification

Étau de machine - SV series - Suburban Tool, Inc - sinus / de précision / pour rectification
Étau de machine - SV series - Suburban Tool, Inc - sinus / de précision / pour rectification
Étau de machine - SV series - Suburban Tool, Inc - sinus / de précision / pour rectification - image - 2
Étau de machine - SV series - Suburban Tool, Inc - sinus / de précision / pour rectification - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
de machine
Construction
sinus
Autres caractéristiques
de précision, pour rectification

Description

Fournit un moyen rapide et précis de tenir une pièce à un angle pour la rectification ou l'inspection. Le canal central incliné offre une capacité de retenue supplémentaire. Corps monobloc solide. Fabriqué en acier, trempé à Rc 58-60. Mâchoire mobile qui s'enfonce dans la base à une inclinaison de 45 à 60° pour assurer une puissance de maintien maximale et une force de maintien vers le bas, éliminant ainsi le basculement et le soulèvement. Deux pas de 0,200" minute intégrés dans le rouleau de jaugeage permettent de régler de petits angles avec des blocs de jauge standard. Les modèles SV-337 ont de petits vees horizontaux et verticaux dans la mâchoire mobile et un mécanisme à cliquet avec des poches crantées et un timon d'une seule pièce. Une sangle de verrouillage incluse avec chaque étau sinus. Les modèles SineSet® se vissent directement sur une plaque sinusoïdale SineSet® ou une plaque sinusoïdale composée de la même série. Les modèles S1 se vissent également sur la plaque de conversion à 90° AP-664-S1. Attestation détaillée Un formulaire indiquant les dimensions et/ou tolérances annoncées. Les mesures réelles de ces dimensions et/ou tolérances. Une déclaration selon laquelle les étalons utilisés pour mesurer l'outil sont traçables à l'Institut national des étalons et de la technologie. Attestation abrégée Un formulaire certifiant que le produit spécifié répondait aux spécifications du fabricant avant de quitter notre usine.

---
