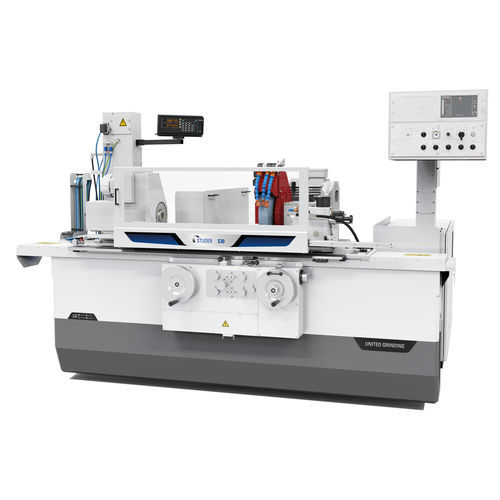

Rectifieuse cylindrique S30

pour piècesconventionnelle2 axes

La S30 est une rectifieuse cylindrique pour l’usinage de pièces moyennes, à l’unité, en petite et en grande série. Elle présente des distances entre pointes de 650 / 1000 mm et des hauteurs de pointe de 125 / 175 / 225 mm. Elle est conçue pour l’usinage de pièces d’un poids maximal de 130 kg. La machine à rectifier cylindrique convient pour toutes les applications dans n’importe quel secteur où sont fabriquées des pièces de moyenne ou grande dimension et de haute précision. Cette machine simple et de bon rapport qualité/prix est équipée d’une unité de commande hydraulique éprouvée. La manipulation est très aisée et le réglage peut être réalisé très rapidement. Le bâti machine en Granitan® S103 constitue la base de montage de composants technologiques de haute qualité. Ainsi équipée, la rectifieuse cylindrique garantit année après année les meilleurs résultats sur les plans de la précision, des performances et de la sécurité. Matériel: Poupée porte-meule au choix : - Poupée porte-meule revolver avec meule à gauche, à droite et dispositif de rectification intérieure (en option) avec orientation manuelle 5 °, denture Hirth sur butée 0 ° et 180 ° - Poupée porte-meule extérieure avec meule à gauche Table machine orientable à 10° / 8,5° Poupée porte-pièce standard avec paliers hydrodynamiques und poupée porte-pièce (en option) à roulements à billes permettent de rectifier entre des pointes fixes tout comme avec des pointes en rotation Contre-poupée avec pression entre pointes réglable et réglage micrométrique permettant la correction rapide et aisée de la cylindricité Armoire de commande fixée à la machine. Extensible pour l’autocalibrage et Sensitron.
