Système d'inspection à balayage CrankScan 500 HD

automatiséde défauts de surfacede mesure

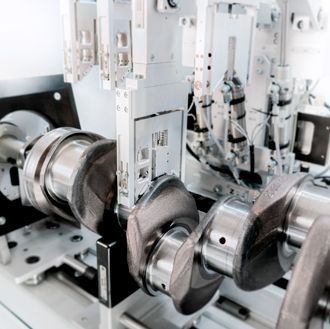

Les systèmes automatisés CrankScan permettent une inspection répétable des tourillons, des congés et des parois latérales des vilebrequins. Le système CrankScan 500 du groupe Stresstech pour l'inspection des vilebrequins est un système d'inspection par audit basé sur le bruit de Barkhausen mesuré avec le Rollscan. Un logiciel ViewScan est utilisé pour l'acquisition des données. Le système comprend des capteurs pour mesurer la face, la face haute, le rayon et le diamètre extérieur des vilebrequins Les vilebrequins sont chargés et déchargés manuellement sur le stand. Sur le support, le vilebrequin est mis en rotation par un moteur. Les capteurs sont déplacés pour mesurer automatiquement les surfaces. Le système signale à l'opérateur les conditions de réussite ou d'échec en indiquant le degré et l'emplacement des dommages.
