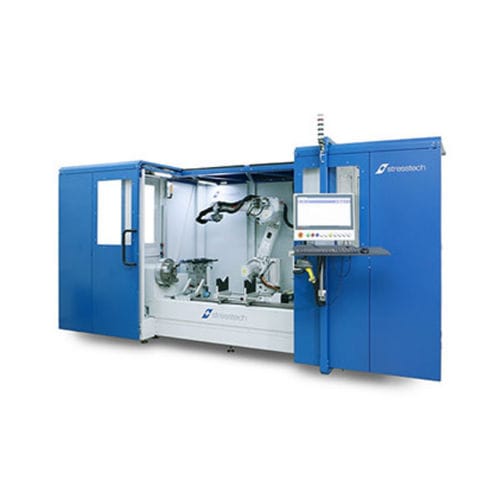

Système d'inspection robotisé RoboScan M

à caméralaserà balayage

RoboScan M est conçu pour les besoins de contrôle de la qualité des pièces symétriques circulaires de petite à grande taille, comme les arbres de voitures particulières et de camions. RoboScan M fournit des mesures rapides et flexibles avec une haute répétabilité pour des pièces orientées horizontalement jusqu'à 1500 mm de long. - Interface utilisateur conviviale avec deux options logicielles différentes - Accès libre pour le serrage des pièces permettant une position de travail ergonomique - Cycles de mesure rapides, même pour les mesures en ligne - Le système RoboScan M comprend des caractéristiques standard, des accessoires obligatoires et des options. Boîtier Le robot est situé à l'intérieur de l'enceinte de sécurité qui abrite l'ensemble du système de mouvement de mesure. L'enceinte de sécurité est équipée d'un système d'arrêt d'urgence, de deux portes de sécurité à l'avant et d'une porte de sécurité (de service) sur le côté gauche pour accéder au rack de stockage des capteurs pour leur maintenance. L'armoire électrique est intégrée à l'enceinte. Robot - Robot industriel ABB - Contrôleur de Robot ABB - Pendentif d'apprentissage ABB Logiciel de programmation de mesures - Le logiciel de programmation des mesures se charge de faire fonctionner le robot lorsque des programmes sont créés. La création de programmes de mesure est facilitée. Le logiciel de programmation des mesures est relié à notre programme d'analyse des données de mesure ViewScan. Le logiciel de programmation des mesures dépend de la pièce à mesurer. En standard, il y a deux options : - Stresstech Teaching App : adapté aux pièces orientées verticalement comme les engrenages hypoïdes, les roulements - Interface homme-machine basée sur HTML : Convient pour les arbres, par exemple pour mesurer les lobes d'arbres à cames et les tourillons de vilebrequins.
