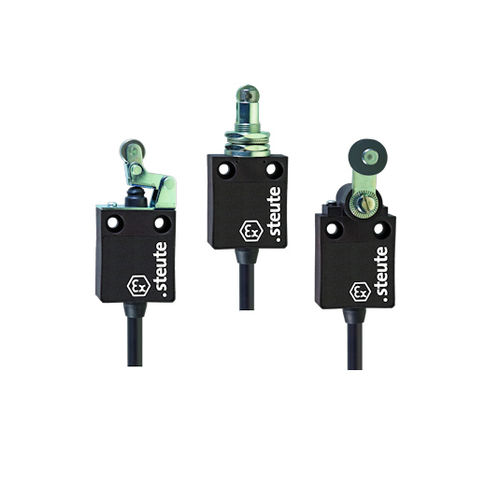

Interrupteur de position antidéflagrant Ex 13 series

à came tournanterenforcéisolé

• Zones Ex 1 et 21 • Boîtier plastique, double isolation X • Avec câble de raccordement • Montage en série possible • Action dépendante • Attention: veuillez indiquer des homologations internationales nécessaires! Normes appliquées EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119 Boîtier thermoplastique, renforcé en fibre de verre, résilient, auto-extinguible UL 94 V-0 Type d'interrupteur type de construction 1 Niveau de codage aucun codage Etanchéité IP65 (EN 60079-0 + IEC/EN 60529), IP67 (IEC/EN 60529) B10d (10 % charge nominal) 2 millions TM max. 20 ans Matière des contacts argent Système de commutation action dépendente, contact NF à ouverture positive A; l'ouverture positive dépend de l'actionneur utilisé Eléments de commutation 1 NF/1 NO, type Zb Raccordement Câble de raccordement H05VV-F Diamètre du câble de raccordement 4 x 0,75 mm² (y compris embouts de câble) Tenue aux chocs électriques assignés Uimp 4 kV Tension assignée d'isolement Ui 250 V Courant thermique conventionnel Ithe T6: 6 A, T5: 3 A Courant/tension assigné d‘emploi Ie/Ue 6 A/250 VAC; 0,25 A/230 VDC Catégorie d’utilisation AC-15; DC-13 Protection contre court-circuit fusible 6 A gG/gN Température ambiante T6: –20 °C … +65 °C, T5: –20 °C … +75 °C, +90 °C à max. 3 A Durée de vie mécanique > 1 million manoeuvres Fréquence de manoeuvre max. 1800/h Répétabilité du point de commutation ± 0,1 mm Course d'ouverture de contact max. 2 x 4 mm Énergie d'impact max. 7 J Protection antidéflagrante L II 2G Ex db IIC T6/T5 Gb, L II 2D Ex tb IIIC T80 °C/T95 °C Db IECEx Ex db IIC T6/T5 Gb, Ex tb IIIC T80 °C/T95 °C Db
