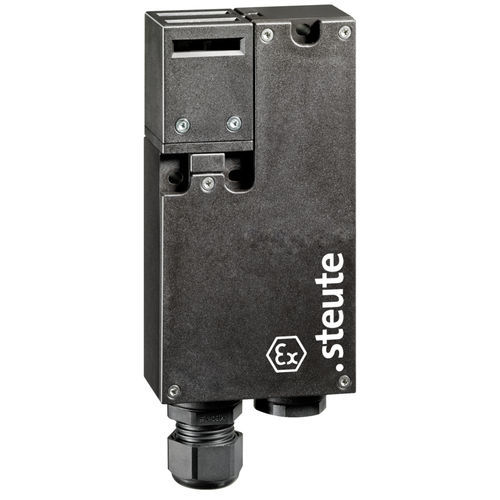

Dispositif d'interverrouillage antidéflagrant Ex STM 295 series

• Zones Ex 1 et 21 • Boîtier plastique • Chambre de raccordement • Déverrouillage sous tension ou hors tension • Double isolation X • Force de retenue 1000 N • Attention: veuillez indiquer des homologations internationales nécessaires! Normes appliquées EN 60947-5-1, EN ISO 14119, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18, EN 60079-31, EN ISO 13849-1 Boîtier thermoplastique, renforcé en fibre de verre, résilient, auto-extinguible UL 94 V-0 Actionneur acier inoxydable 1.4301 Type d'interrupteur type de construction 2 Niveau de codage codage faible Couple de serrage vis du couvercle: 0,5 ... 0,6 Nm vis de fixation pour boîtier: 1 … 1,3 Nm inserts de commutation M3 bornes à vis: min. 0,6 Nm aimant de levage M3,5 bornes à vis: min. 0,8 Nm Etanchéité IP64 (IEC/EN 60529) B10d (10 % charge nominal) 1 million TM max. 20 ans Matière des contacts argent Système de commutation Action dépendente, contact NF à ouverture positive A Eléments de commutation 1 NF/1 NO + 1 NF/1 NO ou 2 NF + 1 NF/1 NO ou 2 NF/1 NO + 2 NF/1 NO, type Zb Raccordement bornes à vis Diamètre du câble de raccordement aimant de levage: 0,2 … 1,5 mm2 (AWG 24 … 16) inserts de commutation: 0,75 … 1,5 mm2 (AWG 18 … 16) Entrée de cable 2 x M20 x 1,5 (incl. 1 presse-étoupe) Plage de serrage 7 … 12 mm Tension assignée d'isolement Ui 250 V Tenue aux chocs électriques assignés Uimp 4 kV Catégorie d’utilisation AC-15; DC-13 Courant/tension assigné d‘emploi Ie/Ue contacts de validation/signalisation: 3 A/250 VAC; 0,25 A/230 VDC ou 1,5 A/250 VAC; 0,25 A/230 VDC; aimant de levage à courant continu: 0,08 A / 24 VDC +10 %/–15 % Protection contre court-circuit fusible 3 A / 1,5 A gG/gN;
