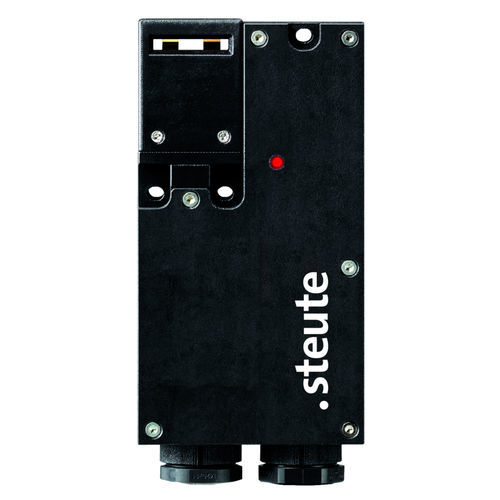

Dispositif d'interverrouillage STM 295 series

• Boîtier plastique • Double isolation X • Déverrouillage sous tension ou hors tension • Force de retenue 1000 N • Chambre de raccordement • Avec LED Normes appliquées EN ISO 13849-1, EN 60947-5-1, EN ISO 14119 Boîtier thermoplastique, renforcé en fibre de verre, résilient, auto-extinguible UL 94 V-0 Type d'interrupteur type de construction 2 Niveau de codage codage faible Couple de serrage vis du couvercle: 0,5 ... 0,6 Nm inserts de commutation M3 bornes à vis: min. 0,6 Nm aimant de levage M3,5 bornes à vis: min. 0,8 Nm Etanchéité IP67 (IEC/EN 60529) B10d (10 % charge nominal) 1 million TM max. 20 ans Système de commutation Action dépendente, contact NF à ouverture positive A Eléments de commutation 1 NF/1 NO + 1 NF/1 NO ou 2 NF + 1 NF/1 NO, type Zb Raccordement bornes à vis Diamètre du câble de raccordement min. 0,2 mm² (AWG 24), max. 1,5 mm² (AWG 16) Entrée de cable 2 x M20 x 1,5 Tension assignée d'isolement Ui 250 V Tenue aux chocs électriques assignés Uimp 4 kV Courant thermique conventionnel Ithe 4 A Catégorie d’utilisation AC-15; DC-13 Courant/tension assigné d‘emploi Ie/Ue contacts de validation/signalisation: 4 A/250 VAC; 0,25 A/230 VDC; aimant de levage à courant continu: 0,08 A / 24 VDC +10 %/–15 % Protection contre court-circuit fusible 6 A gG/gN; aimant de levage à courant continu: 2 A (lent) Puissance consommée 500 000 manoeuvres Force de retenue Fmax 1000 N Température ambiante –20 °C … +55 °C
