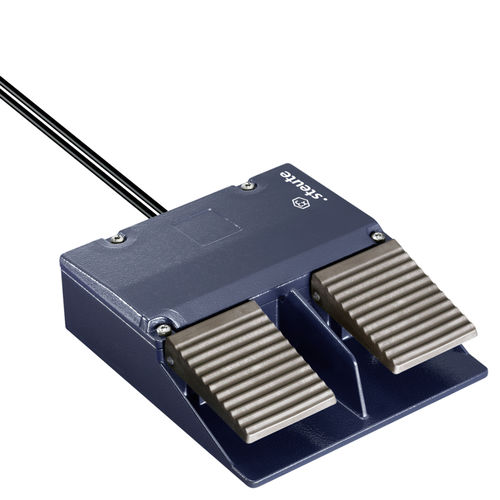

• Zones Ex 1 et 21
• 2 pédales
• Boîtier métallique
• Sans capot de protection
• Max. 2 contacts par pédale
• Pédale à faible hauteur
• Avec câble de raccordement
• Attention: veuillez indiquer des homologations internationales nécessaires!
Normes appliquées
EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1
Boîtier
fonte d’aluminium, revêtu par poudre
Couvercle
fonte d’aluminium, revêtu par poudre
Pédale
thermoplastique, renforcé en fibre de verre, résilient, auto-extinguible UL 94 V-0
Etanchéité
IP65 (IEC/EN 60529)
B10d (10 % charge nominal)
Ex GF 2: 2 millions
TM
Ex GF 2: max. 20 ans
Raccordement
Câble de raccordement H05VV-F
Diamètre du câble de raccordement
3 ou 4 x 0,75 mm² (y compris embouts de câble)
Longueur câble
3 m
Matière des contacts
argent
Système de commutation
Ex GF: Action dépendente, contact NF à ouverture positive A
Ex GFM: Rupture brusque
Eléments de commutation
Ex GF: 1 NF/1 NO, type Zb
Ex GFM: contact inverseur à simple rupture type C ou 1 NF/1 NO, type Za
Bloc contact
Ex GF: Ex 14
Ex GFM: type C: ExM 14, type Za: ExM 14 1Ö/1S
Catégorie d’utilisation
AC-15; DC-13
Courant/tension assigné d‘emploi Ie/Ue
Ex GF 2: 6 A/250 VAC; 0,25 A/230 VDC
Ex GFM 2: 5 A/250 VAC; 0,16 A/230 VDC
Ex GFM 2 1ÖS/1ÖS: 5 A/250 VAC; 0,2 A/230 VDC
Protection contre court-circuit
Ex GF 2: fusible 6 A gG/gN
Ex GFM 2: fusible 5 A gG/gN
Température ambiante
Ex GF:
T6: –20 °C … +60 °C,
T5: –20 °C … +75 °C
Ex GFM:
T6: –20 °C … +60 °C
Durée de vie mécanique
> 1 million manoeuvres
Énergie d'impact
max. 7 J
Certification
PTB 11 ATEX 1002 X
IECEx PTB 11.0090X *
