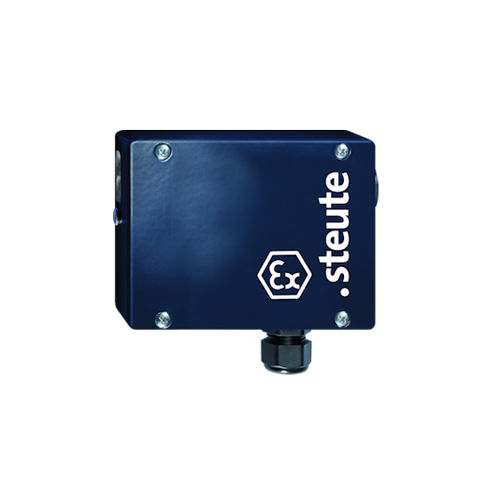

Dispositif d'interverrouillage antidéflagrant Ex AZP 415

• Zones Ex 1 et 21 • Déverrouillage sous tension • Déverrouillage par commande pneumatique • Ouverture facile des protecteurs tendus grâce au mécanisme à genouillère • Grande force de retenue 3500 N • Loqueteau à bille • Chambre de raccordement • Egalement livrable en version spéciale pour zone 22 Poussières • Attention: veuillez indiquer des homologations internationales nécessaires! Normes appliquées EN 60947-5-1, EN ISO 14119, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1 Boîtier fonte d’aluminium, verni Couvercle aluminium, verni Actionneur métal galvanisé Type d'interrupteur type de construction 2 Niveau de codage codage faible Couple de serrage vis du couvercle: 0,5 ... 0,6 Nm inserts de commutation M3 bornes à vis: min. 0,6 Nm Etanchéité IP67 (IEC/EN 60529) B10d (10 % charge nominal) 2 millions TM max. 20 ans Bloc contact 2 x Ex 95 Matière des contacts argent Système de commutation Action dépendente, contact NF à ouverture positive A Eléments de commutation 1 NF/1 NO + 1 NF/1 NO Raccordement bornes à vis Diamètre du câble de raccordement min. 0,2 mm² (AWG 24), max. 1,5 mm² (AWG 16) Entrée de cable 2 x M20 x 1,5 (incl. 1 presse-étoupe) Plage de serrage 7 … 12 mm Tenue aux chocs électriques assignés Uimp 4 kV Tension assignée d'isolement Ui 250 V Courant thermique conventionnel Ithe 6 A Courant/tension assigné d‘emploi Ie/Ue 6 A/250 VAC; 0,25 A/230 VDC Catégorie d’utilisation AC-15 Protection contre court-circuit fusible 6 A gG/gN Déverrouillage par commande pneumatique, 3 … 7 bar; tuyau Ø 4 mm Température ambiante T6: –20 °C … +40 °C; T5: –20 °C … +55 °C Fréquence de manoeuvre max. 1200/h
