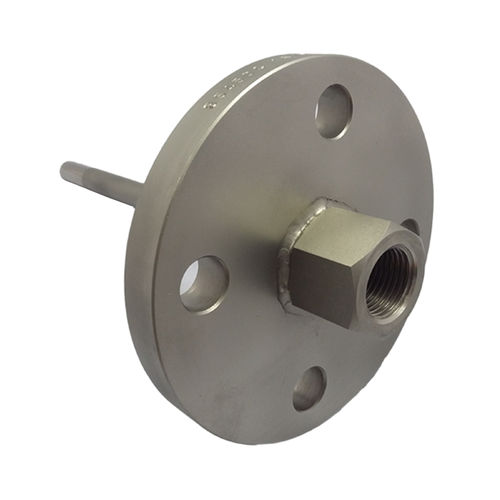

Assemblage d'un doigt de gant fabriqué avec une sonde en acier inoxydable 316 et une bride à face surélevée ANSI.
Description détaillée
Assemblage d'un doigt de gant fabriqué avec une sonde en acier inoxydable 316 et une bride à face surélevée ANSI.
Cet ensemble de doigt de gant à bride est conçu pour être utilisé avec des thermocouples ou des thermomètres à résistance (Pt100). La gaine en acier inoxydable 316 de ½" ou ⅝" inch a un alésage de 7 mm pour s'adapter à des capteurs de 6 mm de diamètre. Il possède une bride fixe de 150 lb en acier inoxydable à face surélevée qui est disponible en dimensions ANSI 1", 1,5", 2", 3" ou 4" pour le raccordement à un procédé ou à une application. Le raccord interne est un filetage femelle BSPP ¼" ou ½" avec des profondeurs d'insertion adaptées aux capteurs ou aux inserts.
Nos puits thermométriques fabriqués ont de nombreuses options disponibles et peuvent être fabriqués pour s'adapter à votre application avec des pressions nominales de 300 et 600lb et des brides normalisées DIN disponibles. En outre, les longueurs peuvent être fabriquées sur commande et les diamètres adaptés à n'importe quelle sonde, comme 3 mm, 8 mm, 10 mm ou 12 mm.
N.B. L'image comprend une tête de raccordement à des fins d'illustration uniquement. Les têtes de raccordement peuvent être fournies séparément sur demande.
Caractéristiques
- Acier inoxydable 316
- Disponible en format ANSI 1", 1,5", 2", 3" ou 4
- Changement rapide des capteurs
- Options de fabrication sur mesure pour s'adapter à votre procédé
Applications
- Tuyaux
- Bateaux
- Machines
---
